Máy thủy bình Leica: Đỉnh cao công nghệ đo đạc trong xây dựng và trắc địa

Khái quát về máy thủy bình Leica

Máy thủy bình Leica là thiết bị đo đạc chuyên dụng, nổi bật với độ chính xác cao, độ bền vượt trội và khả năng thích nghi với nhiều điều kiện môi trường khác nhau. Được sản xuất bởi Leica Geosystems – Thụy Sỹ thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị đo đạc, máy thủy bình Leica đáp ứng đa dạng nhu cầu từ khảo sát địa hình, xây dựng, kiểm tra cao độ, đến các ứng dụng trong công nghiệp và nghiên cứu khoa học. Sự kết hợp giữa công nghệ quang học tiên tiến, cơ khí chính xác và các tính năng thông minh đã tạo nên những dòng máy thủy bình Leica được ưa chuộng trên toàn cầu.

Máy thủy bình Leica

Nguyên lý hoạt động và cấu tạo chuyên sâu

Máy thủy bình Leica hoạt động dựa trên nguyên lý đo cao hình học, sử dụng hệ thống ống kính quang học và bộ phận cân bằng tự động để xác định chính xác độ cao giữa các điểm trên mặt đất. Cấu tạo của máy gồm các thành phần chính:

• Ống kính quang học: Sử dụng thấu kính chất lượng cao, phủ lớp chống phản xạ, giúp hình ảnh rõ nét, tăng khả năng quan sát trong điều kiện ánh sáng yếu.
• Bộ phận cân bằng tự động (Compensator): Được chế tạo bằng hợp kim đặc biệt, có khả năng tự động điều chỉnh khi máy bị nghiêng trong phạm vi cho phép, đảm bảo đường ngắm luôn nằm ngang tuyệt đối.
• Hệ thống điều chỉnh vi cấp: Cho phép tinh chỉnh chính xác vị trí ngắm, giảm thiểu sai số do thao tác thủ công.

Đặc điểm nổi bật về công nghệ và kỹ thuật

Leica Geosystems luôn chú trọng tích hợp các công nghệ tiên tiến vào sản phẩm của mình, tạo nên những ưu điểm vượt trội cho máy thủy bình Leica:

• Độ chính xác cao: Độ sai số đo lường cực thấp, thường chỉ từ ±0.7mm đến ±2.5mm/km đo đi về, đáp ứng yêu cầu khắt khe trong xây dựng và khảo sát địa hình.
• Khả năng chống chịu môi trường: Máy đạt chuẩn chống nước, chống bụi IP54/IP66, hoạt động ổn định trong điều kiện mưa, nắng, nhiệt độ khắc nghiệt.
• Hệ thống quang học ưu việt: Độ phóng đại lớn (20x, 24x, 32x…), trường nhìn rộng, giúp quan sát mục tiêu ở khoảng cách xa mà vẫn đảm bảo độ nét.
• Thiết kế công thái học: Trọng lượng nhẹ, dễ mang vác, thao tác đơn giản, phù hợp với nhiều đối tượng sử dụng.
• Khả năng hiệu chuẩn nhanh: Tích hợp cơ chế tự động cân bằng, rút ngắn thời gian chuẩn bị, giảm thiểu sai số do yếu tố con người.

Phân loại máy thủy bình Leica

Leica cung cấp nhiều dòng máy thủy bình khác nhau, đáp ứng đa dạng nhu cầu sử dụng:

• Máy thủy bình tự động (Auto Level): Phổ biến nhất, sử dụng bộ cân bằng tự động, phù hợp cho xây dựng, đo đạc địa hình thông thường.
• Máy thủy bình điện tử (Digital Level): Ứng dụng công nghệ số, cho phép đọc và ghi dữ liệu tự động, tăng tốc độ và độ chính xác, thích hợp cho các dự án lớn, yêu cầu khắt khe về dữ liệu.

Ứng dụng thực tiễn của máy thủy bình Leica

Máy thủy bình Leica được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Khảo sát địa hình: Đo cao độ, lập bản đồ địa hình, kiểm tra biến dạng địa chất.
• Xây dựng dân dụng và công nghiệp: Kiểm tra cao độ móng, sàn, dầm, cột, đảm bảo độ chính xác trong thi công.
• Kiểm tra lún, nghiêng công trình: Theo dõi biến dạng, lún sụt của các công trình lớn như đập thủy điện, cầu đường, tòa nhà cao tầng.
• Ứng dụng trong nghiên cứu khoa học: Đo đạc địa chất, thủy văn, kiểm tra mực nước, phục vụ các dự án nghiên cứu môi trường.

So sánh các dòng máy thủy bình Leica tiêu biểu

Ưu điểm vượt trội của máy thủy bình Leica

• Độ bền cơ học cao: Vỏ máy làm từ hợp kim nhôm hoặc nhựa ABS cao cấp, chống va đập, chịu lực tốt, tuổi thọ lâu dài.
• Hiệu suất ổn định: Đảm bảo kết quả đo nhất quán, không bị ảnh hưởng bởi rung động nhẹ hoặc thay đổi nhiệt độ môi trường.
• Bảo trì, hiệu chuẩn dễ dàng: Thiết kế thông minh, cho phép người dùng tự kiểm tra và hiệu chuẩn nhanh chóng, tiết kiệm chi phí vận hành.
• Hỗ trợ kỹ thuật toàn cầu: Leica Geosystems cung cấp dịch vụ bảo hành, sửa chữa và tư vấn kỹ thuật trên toàn thế giới.

Một số lưu ý khi sử dụng máy thủy bình Leica

• Kiểm tra hiệu chuẩn định kỳ: Đảm bảo máy luôn trong trạng thái chính xác, tránh sai số tích lũy.
• Bảo quản đúng cách: Tránh để máy tiếp xúc trực tiếp với nước, bụi bẩn hoặc va đập mạnh khi không sử dụng.
• Làm sạch ống kính thường xuyên: Sử dụng khăn mềm, dung dịch chuyên dụng để bảo vệ lớp phủ quang học.
• Đọc kỹ hướng dẫn sử dụng: Nắm vững các thao tác lắp đặt, đo đạc và bảo trì để khai thác tối đa hiệu quả của máy.

>>>Xem thêm: Máy thủy bình

Cấu tạo kỹ thuật và các thành phần chính

Máy thủy bình Leica là thiết bị đo đạc chuyên dụng, nổi bật với cấu tạo kỹ thuật tiên tiến và các thành phần được tối ưu hóa cho độ chính xác, độ bền và khả năng thích ứng với nhiều điều kiện môi trường khác nhau. Sự kết hợp giữa công nghệ quang học hiện đại, vật liệu chế tạo cao cấp cùng các giải pháp chống chịu tác động ngoại cảnh giúp máy thủy bình Leica luôn là lựa chọn hàng đầu trong lĩnh vực trắc địa, xây dựng và khảo sát địa hình.

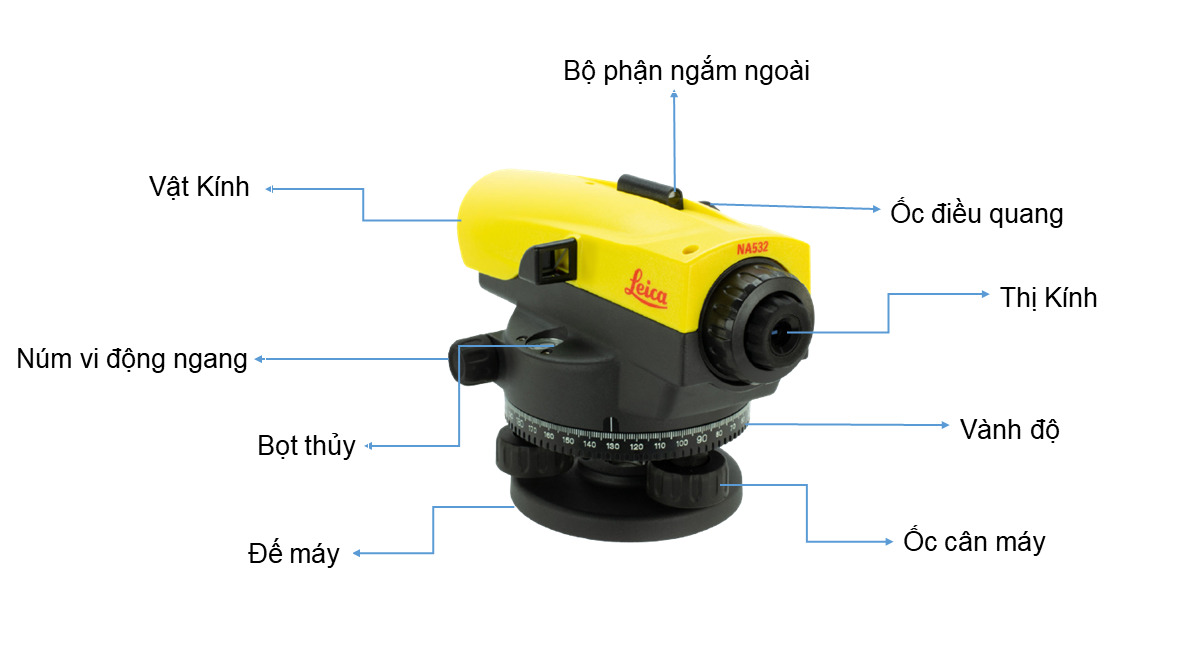

Cấu tạo máy thủy bình Leica

• Kính ngắm (ống kính quang học):

  Kính ngắm là bộ phận quan trọng nhất, quyết định trực tiếp đến chất lượng hình ảnh và độ chính xác khi đo đạc. Leica sử dụng hệ thống thấu kính đa lớp phủ chống phản xạ, giúp tăng cường độ truyền sáng, giảm thiểu hiện tượng lóe sáng và sai số do ánh sáng môi trường. Độ phóng đại phổ biến từ 20x đến 32x, đáp ứng đa dạng nhu cầu đo đạc từ công trình nhỏ đến các dự án quy mô lớn. Đặc biệt, các dòng cao cấp còn tích hợp hệ thống hiệu chỉnh quang sai, đảm bảo hình ảnh luôn sắc nét, không bị méo hoặc biến dạng ở rìa trường nhìn.

  • Đường kính vật kính lớn (32-40mm) giúp thu sáng tốt, hỗ trợ đo trong điều kiện ánh sáng yếu.
  • Khả năng lấy nét gần, cho phép đo chính xác cả ở khoảng cách ngắn.
  • Thấu kính chống trầy xước, tăng tuổi thọ và độ ổn định của máy.
• Bọt thủy tròn:

  Bọt thủy là bộ phận không thể thiếu, giúp căn chỉnh máy đạt trạng thái cân bằng tuyệt đối trước khi tiến hành đo đạc. Leica trang bị cả bọt thủy tròn (dùng để cân bằng), với độ nhạy cao (thường đạt 8’/2mm hoặc tốt hơn). Vỏ bọt thủy làm từ vật liệu trong suốt, chống tia UV, đảm bảo độ bền và khả năng quan sát rõ ràng trong nhiều điều kiện ánh sáng.

  • Khả năng hiệu chỉnh nhanh, giảm thời gian thao tác trên thực địa.
  • Chống sốc, chống rung, duy trì độ nhạy lâu dài.
• Bàn độ:

  Bàn độ ngang là bộ phận cho phép quay máy 360 độ quanh trục đứng, tích hợp hệ thống chia độ chính xác cao (thường 1° hoặc 0.5°/vạch chia), phục vụ đo góc phương vị, góc ngang và hỗ trợ các phép đo trắc địa phức tạp. Cơ cấu quay mượt mà, kết hợp với cơ chế hãm giúp cố định vị trí máy khi cần thiết.

  • Vạch chia rõ nét, dễ đọc ngay cả trong điều kiện thiếu sáng.
  • Khả năng xoay liên tục, không giới hạn góc quay.
  • Chịu lực tốt, không biến dạng khi sử dụng lâu dài.
• Hệ thống lấy nét và điều chỉnh thị kính:

  Hệ thống lấy nét của Leica được thiết kế với cơ cấu bánh răng chính xác, cho phép điều chỉnh mượt mà, không bị giật hoặc trễ. Thị kính có thể điều chỉnh diop, phù hợp với nhiều đối tượng sử dụng có thị lực khác nhau. Đặc biệt, khả năng lấy nét nhanh và chính xác ngay cả trong điều kiện ánh sáng yếu là ưu điểm nổi bật, giúp giảm thiểu sai số do mắt người quan sát.

  • Vòng lấy nét lớn, dễ thao tác kể cả khi đeo găng tay.
  • Thị kính chống mờ sương, tăng khả năng sử dụng trong môi trường ẩm ướt.
  • Khoảng lấy nét rộng, từ 0.5m đến vô cực.
• Bộ phận chống nước, chống bụi:

  Để đảm bảo máy hoạt động ổn định trong môi trường khắc nghiệt, Leica trang bị các giải pháp bảo vệ đạt tiêu chuẩn IP54 hoặc IP56. Các khe hở, nút điều chỉnh đều được bịt kín bằng gioăng cao su chuyên dụng, ngăn nước, bụi và các tạp chất xâm nhập vào bên trong máy.

  • Khả năng chịu mưa nhỏ, bụi mịn và sương mù mà không ảnh hưởng đến hiệu suất đo đạc.
  • Vỏ máy làm từ hợp kim nhôm phủ sơn tĩnh điện, chống ăn mòn hóa học.
  • Các cổng kết nối, khe pin đều có nắp đậy kín, tăng độ bền tổng thể.

Đặc điểm nổi bật trong thiết kế kỹ thuật

• Độ ổn định cao: Nhờ kết cấu vững chắc, các khớp nối và bộ phận chuyển động đều được gia công chính xác, hạn chế tối đa sai số do rung lắc hoặc tác động ngoại lực.
• Khả năng hiệu chỉnh nhanh: Các núm điều chỉnh được bố trí hợp lý, thao tác dễ dàng, giúp rút ngắn thời gian chuẩn bị và tăng hiệu suất làm việc trên thực địa.
• Khả năng tương thích phụ kiện: Máy thủy bình Leica hỗ trợ nhiều loại chân máy, bộ gá, thước đo và phụ kiện chuyên dụng, đáp ứng đa dạng nhu cầu sử dụng.
• Thiết kế công thái học: Tay cầm, nút điều chỉnh và các bộ phận tiếp xúc với người dùng đều được thiết kế tối ưu, tạo cảm giác thoải mái khi vận hành liên tục trong thời gian dài.
• Khả năng bảo trì, bảo dưỡng dễ dàng: Các bộ phận tháo lắp thuận tiện, giúp kiểm tra, vệ sinh và thay thế linh kiện nhanh chóng mà không cần dụng cụ chuyên dụng phức tạp.

Thông số kỹ thuật nổi bật của máy thủy bình Leica

Máy thủy bình Leica là lựa chọn hàng đầu trong lĩnh vực đo đạc, trắc địa nhờ sự kết hợp giữa công nghệ tiên tiến, độ bền vượt trội và khả năng đáp ứng đa dạng các yêu cầu kỹ thuật khắt khe. Các dòng sản phẩm như Leica NA320, NA324, NA332, NA520, NA532, NA728, NA730... đều được thiết kế tối ưu hóa cho hiệu suất làm việc cao, phù hợp với nhiều môi trường công trình khác nhau, từ xây dựng dân dụng đến các dự án hạ tầng quy mô lớn.

1. Độ phóng đại và chất lượng quang học

• Độ phóng đại: Các model Leica NA320, NA324, NA332, NA728, NA730 sở hữu độ phóng đại từ 20x đến 32x. Độ phóng đại lớn giúp người dùng dễ dàng quan sát mục tiêu ở khoảng cách xa, đồng thời đảm bảo hình ảnh sắc nét, giảm thiểu sai số khi đọc số liệu trên mia.
• Hệ thống ống kính: Leica trang bị cho các máy thủy bình của mình hệ thống quang học đa lớp phủ chống phản xạ, tăng cường độ truyền sáng, giúp hình ảnh luôn rõ nét ngay cả trong điều kiện ánh sáng yếu hoặc môi trường nhiều bụi bẩn.

2. Độ chính xác đo cao độ

• Độ chính xác đo cao độ: Độ chính xác là yếu tố then chốt trong các dự án đo đạc. Các dòng máy Leica NA320, NA324 có độ chính xác ±2.0-2.5 mm/km chạy máy, trong khi các model cao cấp hơn như NA728, NA730 Plus đạt tới ±0.7 mm/km. Điều này đáp ứng yêu cầu khắt khe của các công trình đòi hỏi độ chính xác tuyệt đối, như đo lún, kiểm tra cao độ nền móng, kiểm tra lắp đặt máy móc công nghiệp.
• Khả năng ổn định số liệu: Nhờ hệ thống bù nghiêng tự động (Compensator) với độ nhạy cao, máy thủy bình Leica đảm bảo số liệu đo luôn ổn định, giảm thiểu tác động của rung động hoặc thay đổi môi trường.

3. Khoảng cách lấy nét tối thiểu và trường nhìn

• Khoảng cách lấy nét tối thiểu: Chỉ từ 0.5m đến 1.0m, cho phép thực hiện các phép đo trong không gian hẹp, khu vực có địa hình phức tạp hoặc khi cần kiểm tra các điểm gần chân máy.
• Trường nhìn rộng: Trường nhìn của máy thủy bình Leica đạt từ 2.1m đến 2.8m tại khoảng cách 100m, giúp người dùng dễ dàng quan sát tổng thể khu vực đo, thuận tiện cho việc căn chỉnh mia và xác định vị trí đo chính xác.

4. Hệ số nhân và hệ số cộng

• Hệ số nhân (Multiplication Constant): Thường là 100, giúp tính toán khoảng cách ngang nhanh chóng và chính xác khi sử dụng công thức đo khoảng cách với mia.
• Hệ số cộng (Additive Constant): Dao động từ 0 đến 30mm tùy model, được hiệu chỉnh chính xác tại nhà máy, đảm bảo kết quả đo không bị sai lệch do sai số hệ thống.

5. Khả năng tự động cân bằng (Compensator)

• Cơ chế bù nghiêng: Máy thủy bình Leica sử dụng hệ thống con lắc từ tính hoặc dây treo, có khả năng tự động bù nghiêng trong phạm vi từ ±15" đến ±30" (giây góc). Điều này giúp máy tự động điều chỉnh khi chân máy chưa hoàn toàn cân bằng, tiết kiệm thời gian căn chỉnh và giảm nguy cơ sai số do thao tác thủ công.
• Độ nhạy cao: Độ nhạy của compensator đạt tới 0.3”/2mm, đảm bảo máy luôn duy trì vị trí cân bằng tối ưu trong quá trình đo đạc, kể cả khi có rung động nhẹ từ môi trường xung quanh.
• Khả năng chống sốc: Hệ thống bù nghiêng được thiết kế chống sốc, giúp bảo vệ máy khi di chuyển hoặc lắp đặt tại các công trường có địa hình không ổn định.

6. Thiết kế và trọng lượng

• Trọng lượng nhẹ: Các model Leica NA320, NA324, NA332 có trọng lượng chỉ từ 1.5kg đến 2.5kg, thuận tiện cho việc di chuyển, lắp đặt và thao tác trên công trường. Thiết kế nhỏ gọn giúp máy dễ dàng mang theo bên mình hoặc cất giữ trong hộp đựng chuyên dụng.
• Vật liệu chế tạo: Thân máy được làm từ hợp kim nhôm cao cấp, phủ lớp sơn tĩnh điện chống ăn mòn, chống nước và bụi theo tiêu chuẩn IP54-IP56, đảm bảo hoạt động ổn định trong mọi điều kiện thời tiết.
• Khả năng chống chịu môi trường: Máy hoạt động tốt trong dải nhiệt độ rộng từ -20°C đến +50°C, phù hợp với điều kiện khí hậu khắc nghiệt tại Việt Nam.

7. Tiêu chuẩn và chứng nhận quốc tế

• Chứng nhận ISO 9001: Đảm bảo quy trình sản xuất, kiểm định chất lượng nghiêm ngặt.
• Tiêu chuẩn CE, RoHS: Đáp ứng các yêu cầu về an toàn, bảo vệ môi trường và sức khỏe người sử dụng.
• Hỗ trợ kỹ thuật toàn cầu: Leica cung cấp dịch vụ hỗ trợ, bảo hành và hiệu chuẩn trên toàn thế giới, giúp người dùng yên tâm khi sử dụng sản phẩm trong các dự án quốc tế.

Ưu điểm công nghệ và tính năng vượt trội

Máy thủy bình Leica là thiết bị đo đạc chuyên dụng, được các kỹ sư, chuyên gia xây dựng và trắc địa tin dùng nhờ tích hợp nhiều công nghệ tiên tiến cùng các tính năng vượt trội. Sản phẩm không chỉ đáp ứng các tiêu chuẩn khắt khe về độ chính xác mà còn đảm bảo độ bền, khả năng thích nghi với môi trường làm việc khắc nghiệt, mang lại hiệu quả tối ưu cho người sử dụng.

1. Công nghệ chống sốc, chống rung vượt trội

Leica chú trọng phát triển thiết kế khung máy chắc chắn, sử dụng hợp kim nhôm cao cấp kết hợp với các lớp đệm cao su kỹ thuật, giúp hấp thụ và phân tán lực va đập hiệu quả. Nhờ đó, các bộ phận quang học và cơ khí bên trong được bảo vệ tối đa trước những tác động vật lý không mong muốn trong quá trình vận chuyển hoặc sử dụng tại công trường.

• Khả năng chịu va đập cao: Máy vẫn duy trì hiệu suất ổn định ngay cả khi bị rơi từ độ cao 1 mét xuống nền cứng.
• Giảm rung động: Hệ thống giảm chấn cơ học giúp duy trì độ chính xác của phép đo, hạn chế ảnh hưởng từ rung động môi trường xung quanh.

2. Chuẩn chống nước, chống bụi IP54/IP56

Máy thủy bình Leica được thiết kế đạt chuẩn bảo vệ quốc tế IP54 hoặc IP56, đảm bảo khả năng chống nước và chống bụi vượt trội. Điều này cho phép thiết bị hoạt động ổn định trong điều kiện thời tiết mưa, sương mù hoặc môi trường nhiều bụi bẩn, ẩm ướt.

• Vỏ máy kín hoàn toàn: Ngăn nước và bụi xâm nhập vào các linh kiện bên trong, kéo dài tuổi thọ thiết bị.
• Hoạt động bền bỉ ngoài trời: Đáp ứng tốt các yêu cầu đo đạc tại công trường xây dựng, khu vực khai thác khoáng sản, cầu đường, thủy lợi.

3. Hệ thống bù nghiêng tự động độ nhạy cao

Leica trang bị cho máy thủy bình hệ thống bù nghiêng tự động (Compensator) với độ nhạy cực cao, thường đạt mức 0.3" – 0.5" (giây góc). Hệ thống này sử dụng con lắc từ tính hoặc con lắc khí, giúp tự động điều chỉnh đường ngắm về vị trí nằm ngang tuyệt đối, loại bỏ tối đa sai số do thao tác thủ công.

• Độ ổn định cao: Hệ thống bù nghiêng hoạt động ổn định ngay cả khi máy bị rung nhẹ hoặc đặt trên nền đất không bằng phẳng.
• Giảm thiểu sai số: Đảm bảo kết quả đo luôn chính xác, nhất quán, tiết kiệm thời gian căn chỉnh thủ công cho người sử dụng.

4. Thiết kế thao tác đơn giản, thân thiện người dùng

Leica chú trọng tối ưu trải nghiệm người dùng bằng cách bố trí các núm điều chỉnh, khóa quay, lấy nét một cách khoa học, dễ tiếp cận. Các chi tiết này được thiết kế với kích thước lớn, bề mặt nhám chống trượt, giúp thao tác thuận tiện ngay cả khi đeo găng tay hoặc trong điều kiện thời tiết lạnh giá.

• Giao diện trực quan: Các ký hiệu, vạch chia rõ ràng, dễ nhận biết, phù hợp cho cả người mới bắt đầu lẫn chuyên gia.
• Thao tác nhanh chóng: Quá trình cân bằng, lấy nét, đọc số liệu diễn ra mượt mà, giảm thiểu thời gian thao tác trên hiện trường.

5. Khả năng tương thích với nhiều loại chân máy và phụ kiện

Máy thủy bình Leica được thiết kế với ren tiêu chuẩn quốc tế (5/8 inch), tương thích với hầu hết các loại chân máy, thước đo, gương phản xạ và các phụ kiện đo đạc khác trên thị trường. Điều này giúp người dùng linh hoạt lựa chọn thiết bị phù hợp với từng điều kiện địa hình, mục đích công việc.

• Đa dạng lựa chọn chân máy: Có thể sử dụng chân nhôm nhẹ cho địa hình bằng phẳng hoặc chân gỗ chắc chắn cho khu vực rung lắc mạnh.
• Kết nối phụ kiện mở rộng: Dễ dàng tích hợp với các thiết bị đo khoảng cách laser, bộ ghi dữ liệu điện tử, tăng hiệu suất và độ chính xác cho các dự án lớn.

6. Tuổi thọ cao, ít phải bảo trì

Leica sử dụng các vật liệu cao cấp như kính quang học phủ đa lớp, hợp kim chống ăn mòn, nhựa ABS chịu lực, giúp máy thủy bình có tuổi thọ vượt trội so với các sản phẩm cùng phân khúc. Các chi tiết cơ khí được gia công chính xác, hạn chế tối đa hao mòn trong quá trình sử dụng lâu dài.

• Chống mài mòn hiệu quả: Bề mặt các bộ phận tiếp xúc thường xuyên được xử lý chống xước, chống gỉ sét, duy trì độ mới và hiệu suất sử dụng.
• Bảo trì đơn giản: Cấu trúc máy cho phép tháo lắp, vệ sinh dễ dàng, giảm chi phí và thời gian bảo dưỡng định kỳ.

7. Độ chính xác và ổn định vượt trội

Máy thủy bình Leica nổi tiếng với độ chính xác cao, thường đạt mức sai số chỉ từ 1.5mm – 2.0mm trên mỗi km đo đi về. Hệ thống quang học chất lượng cao cho hình ảnh sắc nét, độ phóng đại lớn (20x – 32x), giúp đọc số liệu rõ ràng ngay cả ở khoảng cách xa.

• Hệ thống ống kính phủ đa lớp: Tăng cường khả năng truyền sáng, giảm hiện tượng lóa, cho hình ảnh rõ nét trong mọi điều kiện ánh sáng.
• Khả năng đo xa: Đáp ứng tốt các yêu cầu đo đạc trên diện tích rộng, phù hợp với các dự án xây dựng, khảo sát địa hình quy mô lớn.

8. Ứng dụng công nghệ tiên tiến trong sản xuất

Leica áp dụng các quy trình kiểm soát chất lượng nghiêm ngặt, sử dụng công nghệ CNC hiện đại trong gia công cơ khí và lắp ráp quang học. Mỗi sản phẩm đều trải qua các bài kiểm tra về độ kín nước, độ chính xác, khả năng chịu rung lắc trước khi xuất xưởng, đảm bảo chất lượng đồng đều và ổn định.

• Kiểm định chất lượng nghiêm ngặt: Đáp ứng các tiêu chuẩn quốc tế như ISO 9001, CE, RoHS, mang lại sự an tâm tuyệt đối cho người sử dụng.
• Độ tin cậy cao: Máy hoạt động ổn định trong nhiều năm, ít gặp sự cố kỹ thuật, giảm thiểu rủi ro gián đoạn công việc.

9. Một số tính năng nổi bật khác

• Ống ngắm có thể xoay 360°: Tạo thuận lợi khi đo đạc ở các vị trí khó tiếp cận hoặc cần thay đổi hướng quan sát liên tục.
• Thước thủy tích hợp: Hỗ trợ cân bằng nhanh, tăng độ chính xác khi đặt máy.
• Khả năng làm việc trong điều kiện ánh sáng yếu: Hệ thống quang học tối ưu cho phép sử dụng hiệu quả vào sáng sớm, chiều muộn hoặc trong nhà xưởng thiếu sáng.

10. Bảng thông số kỹ thuật tiêu biểu của máy thủy bình Leica

11. Lợi ích thực tiễn khi sử dụng máy thủy bình Leica

• Tiết kiệm thời gian và chi phí: Nhờ thao tác nhanh, độ chính xác cao, giảm thiểu sai số phải đo lại, rút ngắn tiến độ dự án.
• Đảm bảo an toàn lao động: Thiết kế chắc chắn, chống sốc, chống nước giúp hạn chế hư hỏng, sự cố ngoài ý muốn.
• Tăng hiệu quả công việc: Máy hoạt động ổn định, ít phải bảo trì, giúp người dùng tập trung vào các nhiệm vụ chuyên môn mà không lo gián đoạn.

Ứng dụng thực tiễn trong đo đạc và xây dựng

Máy thủy bình Leica là thiết bị đo cao độ chuyên dụng, được các kỹ sư, chuyên gia đo đạc và xây dựng tin dùng nhờ khả năng cung cấp số liệu chính xác, ổn định và bền bỉ trong nhiều điều kiện môi trường khác nhau. Sự phát triển của công nghệ quang học, cơ khí chính xác và tự động hóa đã giúp máy thủy bình Leica trở thành lựa chọn hàng đầu trong các dự án quy mô lớn, đòi hỏi độ tin cậy cao.

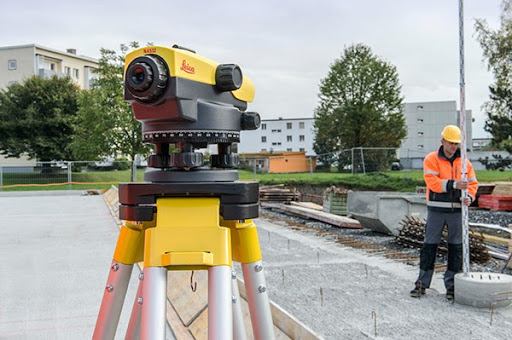

Ứng dụng thực tiễn máy thủy bình Leica

1. Khảo sát địa hình

Trong lĩnh vực khảo sát địa hình, máy thủy bình Leica đóng vai trò không thể thay thế nhờ khả năng đo cao độ với sai số cực nhỏ, thường chỉ từ 0.7mm/km đo đi về. Thiết bị này hỗ trợ các công việc như:

• Đo cao độ điểm chi tiết: Xác định chính xác cao độ các điểm trên mặt đất, phục vụ cho việc lập bản đồ địa hình tỷ lệ lớn, bản đồ địa chính hoặc bản đồ hiện trạng khu vực xây dựng.
• Xác định mặt bằng san nền: Tính toán khối lượng đào đắp, thiết kế mặt bằng tổng thể, đảm bảo độ dốc thoát nước hợp lý và tối ưu hóa chi phí thi công.
• Kiểm tra biến dạng địa hình: Phát hiện các thay đổi nhỏ về cao độ do tác động của tự nhiên hoặc hoạt động xây dựng, giúp cảnh báo sớm nguy cơ sạt lở, lún sụt.

Với khả năng hoạt động ổn định trong điều kiện ánh sáng yếu, môi trường bụi bẩn hoặc ẩm ướt, máy thủy bình Leica giúp các nhóm khảo sát hoàn thành công việc nhanh chóng, giảm thiểu sai sót do yếu tố ngoại cảnh.

2. Xây dựng công trình

Trong xây dựng công trình dân dụng và công nghiệp, việc kiểm soát cao độ là yếu tố quyết định chất lượng và tuổi thọ của công trình. Máy thủy bình Leica được sử dụng rộng rãi trong các công đoạn:

• Kiểm tra cao độ móng: Đảm bảo móng công trình được thi công đúng thiết kế, tránh hiện tượng lún lệch, nứt gãy do sai số cao độ.
• Định vị cao độ sàn, dầm, cột: Giúp các đội thi công xác định chính xác vị trí và cao độ của các cấu kiện chịu lực, đảm bảo kết cấu tổng thể ổn định và an toàn.
• Kiểm tra hoàn thiện: Đo cao độ hoàn thiện các bề mặt như sàn, mái, bậc thang, đảm bảo độ phẳng, độ dốc theo yêu cầu kỹ thuật và thẩm mỹ.

Việc sử dụng máy thủy bình Leica giúp giảm thiểu rủi ro sai số tích lũy trong quá trình thi công nhiều tầng, nhiều giai đoạn, đồng thời nâng cao hiệu quả kiểm soát chất lượng công trình.

3. Kiểm tra lún, nghiêng công trình

Đối với các công trình lớn như nhà cao tầng, cầu, đập thủy điện, việc kiểm tra lún, nghiêng là bắt buộc để đảm bảo an toàn kết cấu. Máy thủy bình Leica hỗ trợ các kỹ sư thực hiện các nhiệm vụ chuyên sâu:

• Quan trắc lún định kỳ: Đo cao độ các điểm mốc trên công trình theo chu kỳ, phát hiện sớm các dấu hiệu lún không đều, lún vượt giới hạn cho phép.
• Kiểm tra nghiêng: Kết hợp với các thiết bị đo góc, máy thủy bình Leica giúp xác định chính xác độ nghiêng của cột, tường, tháp, phục vụ công tác gia cố, xử lý kịp thời.
• Phân tích biến dạng: Số liệu đo được dùng để xây dựng mô hình biến dạng, đánh giá nguyên nhân và dự báo xu hướng phát triển của các hiện tượng lún, nghiêng.

Nhờ độ ổn định và độ lặp lại cao, máy thủy bình Leica đảm bảo các kết quả quan trắc có giá trị pháp lý, phục vụ công tác nghiệm thu, bảo trì và xử lý sự cố công trình.

4. Thi công đường giao thông, cầu cống

Trong lĩnh vực giao thông, máy thủy bình Leica là công cụ không thể thiếu để đảm bảo chất lượng và tuổi thọ của các tuyến đường, cầu, cống:

• Đo cao độ mặt đường: Xác định cao độ các lớp móng, mặt đường, đảm bảo độ dốc thiết kế, tránh hiện tượng đọng nước, lún võng.
• Kiểm soát độ dốc: Đo và kiểm tra độ dốc dọc, dốc ngang của mặt đường, mặt cầu, đảm bảo an toàn giao thông và thoát nước hiệu quả.
• Nghiệm thu công trình: Số liệu đo cao độ là cơ sở để nghiệm thu khối lượng, chất lượng các hạng mục như nền đường, mặt cầu, hệ thống thoát nước.

Máy thủy bình Leica với khả năng đo nhanh, chính xác, giúp các nhà thầu rút ngắn thời gian thi công, giảm chi phí sửa chữa do sai số cao độ.

5. Ứng dụng trong công nghiệp

Không chỉ giới hạn trong xây dựng, máy thủy bình Leica còn được ứng dụng rộng rãi trong công nghiệp nhờ khả năng đo cao độ, kiểm tra lắp đặt thiết bị với độ chính xác cao:

• Đo cao độ nền xưởng: Đảm bảo nền nhà xưởng, kho bãi đạt độ phẳng, độ dốc tiêu chuẩn, phục vụ lắp đặt máy móc, dây chuyền sản xuất.
• Kiểm tra lắp đặt máy móc: Xác định vị trí, cao độ các bệ máy, thiết bị công nghiệp nặng, đảm bảo vận hành ổn định, giảm rung động và hao mòn.
• Kiểm soát lắp đặt hệ thống đường ống, băng tải: Đảm bảo độ dốc, cao độ chính xác, tránh tắc nghẽn, rò rỉ hoặc hư hỏng thiết bị.

Máy thủy bình Leica giúp các doanh nghiệp công nghiệp nâng cao hiệu quả sản xuất, giảm thiểu rủi ro do sai số lắp đặt, đồng thời đáp ứng các tiêu chuẩn kiểm định khắt khe.

6. So sánh các ứng dụng thực tiễn của máy thủy bình Leica

7. Ưu điểm nổi bật của máy thủy bình Leica trong thực tiễn

• Độ chính xác vượt trội: Sử dụng hệ thống quang học tiên tiến, máy thủy bình Leica cho phép đo cao độ với sai số cực nhỏ, đáp ứng các tiêu chuẩn quốc tế.
• Khả năng tự động cân bằng: Nhiều model tích hợp bộ tự động cân bằng, giúp giảm thiểu sai số do thao tác thủ công, tăng tốc độ làm việc.
• Thiết kế bền bỉ: Vỏ máy chống bụi, chống nước đạt chuẩn IP, hoạt động ổn định trong môi trường khắc nghiệt.
• Dễ sử dụng, đào tạo nhanh: Giao diện thân thiện, thao tác đơn giản, phù hợp với nhiều đối tượng người dùng từ kỹ sư đến công nhân.
• Khả năng lưu trữ và xuất dữ liệu: Một số dòng máy hỗ trợ lưu trữ số liệu đo, kết nối với máy tính để phân tích, lập báo cáo nhanh chóng.

8. Lưu ý khi sử dụng máy thủy bình Leica trong thực tế

• Hiệu chuẩn định kỳ: Để đảm bảo độ chính xác, cần kiểm tra và hiệu chuẩn máy thường xuyên theo khuyến cáo của nhà sản xuất.
• Bảo quản đúng cách: Tránh va đập mạnh, bảo quản máy trong hộp chuyên dụng, tránh tiếp xúc trực tiếp với nước mưa hoặc hóa chất ăn mòn.
• Đào tạo nhân sự: Đảm bảo người sử dụng được đào tạo bài bản về kỹ thuật đo đạc, cách đọc số liệu và xử lý tình huống thực tế.
• Tuân thủ quy trình đo: Thực hiện đúng các bước đo, kiểm tra điểm chuẩn, ghi chép số liệu đầy đủ để đảm bảo tính pháp lý và độ tin cậy của kết quả.

Máy thủy bình Leica là giải pháp tối ưu cho các yêu cầu đo cao độ, kiểm soát chất lượng và đảm bảo an toàn trong xây dựng, khảo sát và công nghiệp hiện đại.
>>>Xem thêm: Máy thủy bình Satlab

Những lưu ý khi sử dụng và bảo quản máy thủy bình Leica

Máy thủy bình Leica là thiết bị đo đạc chuyên dụng, đòi hỏi người sử dụng phải tuân thủ nghiêm ngặt các quy trình kỹ thuật cũng như quy tắc bảo quản để đảm bảo độ chính xác và tuổi thọ của máy. Việc sử dụng và bảo quản đúng cách không chỉ giúp máy hoạt động ổn định mà còn hạn chế tối đa các sai số phát sinh trong quá trình đo đạc thực địa. Dưới đây là những lưu ý chuyên sâu dành cho kỹ thuật viên, kỹ sư trắc địa khi làm việc với máy thủy bình Leica:

• Hiệu chuẩn định kỳ:
  • Hiệu chuẩn (calibration) là quá trình kiểm tra và điều chỉnh lại các thông số kỹ thuật của máy để đảm bảo máy luôn đạt độ chính xác tối ưu. Theo khuyến cáo của Leica Geosystems, máy thủy bình cần được hiệu chuẩn định kỳ 3-6 tháng/lần hoặc sau mỗi lần vận chuyển xa, va đập mạnh.
  • Quy trình hiệu chuẩn bao gồm kiểm tra độ song song giữa trục ngắm và trục ống thủy, kiểm tra độ chính xác của bọt thủy tròn và bọt thủy dài, kiểm tra độ chính xác của hệ thống ốc cân bằng. Nếu phát hiện sai số vượt quá giới hạn cho phép, cần mang máy đến trung tâm bảo hành hoặc các đơn vị được ủy quyền để hiệu chỉnh.
  • Không tự ý điều chỉnh các vít hiệu chỉnh nếu không có chuyên môn, vì có thể làm sai lệch hệ thống quang học và cơ khí bên trong máy.
• Vệ sinh ống kính và bọt thủy:
  • Ống kính là bộ phận quan trọng nhất, quyết định đến chất lượng hình ảnh và độ chính xác khi ngắm mục tiêu. Sau mỗi ca làm việc, nên dùng khăn mềm chuyên dụng (thường làm từ sợi microfiber) để lau nhẹ bề mặt ống kính, tránh dùng vải thô hoặc giấy vệ sinh vì có thể gây trầy xước lớp phủ chống phản quang.
  • Nếu ống kính bị bám bụi, dùng chổi lông mềm hoặc bóng thổi bụi để làm sạch trước khi lau. Trường hợp có vết bẩn cứng đầu, sử dụng dung dịch vệ sinh ống kính chuyên dụng, tuyệt đối không dùng hóa chất tẩy rửa mạnh hoặc cồn công nghiệp.
  • Bọt thủy (bubble level) cần được giữ sạch để đảm bảo quan sát chính xác. Khi phát hiện bọt thủy bị mờ, bám bụi hoặc có dấu hiệu rò rỉ, cần kiểm tra và thay thế kịp thời.
• Bảo quản nơi khô ráo, tránh va đập:
  • Luôn đặt máy trong hộp đựng chuyên dụng có lớp đệm chống sốc khi không sử dụng hoặc khi di chuyển. Hộp đựng phải được đóng kín để tránh bụi bẩn, hơi ẩm xâm nhập vào bên trong máy.
  • Không để máy ở nơi có ánh nắng trực tiếp, nhiệt độ cao hoặc môi trường ẩm ướt kéo dài. Độ ẩm cao có thể gây mốc ống kính, ăn mòn các chi tiết kim loại và làm giảm tuổi thọ của các linh kiện điện tử bên trong.
  • Tránh đặt máy gần các nguồn từ trường mạnh, hóa chất hoặc các thiết bị phát nhiệt.
  • Khi làm việc ngoài trời, nếu gặp mưa hoặc sương mù, nên dùng áo mưa chuyên dụng cho máy hoặc che chắn cẩn thận, sau đó lau khô hoàn toàn trước khi cất vào hộp.
• Kiểm tra chân máy và các khớp nối:
  • Chân máy (chân máy thủy bình) là bộ phận hỗ trợ giữ máy ổn định trong quá trình đo đạc. Trước khi thao tác, cần kiểm tra các khớp nối, vít siết và mặt tiếp xúc với mặt đất để đảm bảo chân máy không bị lỏng lẻo, cong vênh hoặc trơn trượt.
  • Chọn vị trí đặt chân máy trên nền đất phẳng, chắc chắn, tránh các khu vực có nguy cơ sụt lún hoặc rung động mạnh.
  • Định kỳ tra dầu mỡ chuyên dụng vào các khớp nối, bản lề để đảm bảo hoạt động trơn tru, không bị kẹt cứng hoặc rỉ sét.
  • Không dùng chân máy bị gãy, nứt hoặc có dấu hiệu hư hỏng vì có thể làm sai lệch kết quả đo đạc.
• Không tự ý tháo lắp các bộ phận quang học:
  • Hệ thống quang học của máy thủy bình Leica được căn chỉnh chính xác tại nhà máy bằng thiết bị chuyên dụng. Việc tự ý tháo lắp, vệ sinh hoặc thay thế các bộ phận như ống kính, lăng kính, bọt thủy có thể làm lệch trục ngắm, gây ra sai số lớn trong quá trình đo đạc.
  • Nếu phát hiện máy có dấu hiệu bất thường như hình ảnh mờ, méo, bọt thủy không ổn định hoặc không thể cân bằng, cần liên hệ ngay với trung tâm bảo hành hoặc kỹ thuật viên có chuyên môn để kiểm tra và sửa chữa.
  • Không dùng các dụng cụ sắc nhọn, vật cứng để tác động lên các bộ phận quang học hoặc cơ khí bên trong máy.

1. Những lưu ý chuyên sâu khác khi sử dụng máy thủy bình Leica

• Kiểm tra và bảo dưỡng định kỳ các phụ kiện đi kèm:
  • Thước đo, mia, gương phản xạ cần được lau sạch, kiểm tra độ thẳng và không bị cong vênh.
  • Các phụ kiện điện tử như pin, bộ sạc phải được kiểm tra dung lượng, không để pin cạn kiệt hoàn toàn mới sạc lại vì có thể làm giảm tuổi thọ pin.
  • Đối với các dòng máy thủy bình điện tử, nên cập nhật phần mềm điều khiển (firmware) theo hướng dẫn của nhà sản xuất để đảm bảo tương thích và tối ưu hiệu năng.
• Lưu ý khi vận chuyển máy:
  • Khi di chuyển máy trên quãng đường dài, nên tháo rời máy khỏi chân máy, đặt vào hộp đựng có lớp xốp bảo vệ.
  • Không để máy bị rung lắc mạnh hoặc va đập với các vật cứng khác trong quá trình vận chuyển.
  • Ghi chú lại lịch sử vận chuyển, đặc biệt khi máy được gửi đi hiệu chuẩn hoặc bảo trì để thuận tiện cho việc kiểm tra sau này.
• Kiểm soát môi trường làm việc:
  • Tránh đo đạc trong điều kiện thời tiết khắc nghiệt như mưa lớn, gió mạnh hoặc nhiệt độ quá cao/thấp vì có thể ảnh hưởng đến độ chính xác của máy.
  • Nếu bắt buộc phải làm việc trong môi trường khắc nghiệt, cần tăng tần suất kiểm tra hiệu chuẩn và vệ sinh máy sau mỗi ca làm việc.
• Ghi chép nhật ký sử dụng và bảo trì:
  • Mỗi máy thủy bình nên có một sổ nhật ký ghi lại thời gian sử dụng, các lần hiệu chuẩn, bảo trì, sửa chữa và các sự cố phát sinh.
  • Nhật ký này giúp kỹ thuật viên dễ dàng theo dõi tình trạng máy, lên kế hoạch bảo dưỡng định kỳ và phát hiện sớm các dấu hiệu bất thường.

2. Một số lỗi thường gặp và cách khắc phục

3. Danh sách các dụng cụ và vật tư cần thiết khi sử dụng máy thủy bình Leica

• Khăn mềm chuyên dụng lau ống kính
• Bóng thổi bụi, chổi lông mềm
• Dung dịch vệ sinh ống kính chuyên dụng
• Hộp đựng máy có lớp đệm chống sốc
• Áo mưa chuyên dụng cho máy
• Dầu mỡ bôi trơn các khớp nối chân máy
• Sổ nhật ký sử dụng và bảo trì máy
• Thước đo, mia (mia nhôm máy thủy bình), gương phản xạ (nếu cần)

4. Một số khuyến nghị từ nhà sản xuất Leica Geosystems

• Luôn sử dụng phụ kiện chính hãng để đảm bảo độ tương thích và an toàn cho thiết bị.
• Không để máy hoạt động liên tục trong thời gian dài dưới ánh nắng trực tiếp hoặc môi trường nhiệt độ cao.
• Thường xuyên cập nhật tài liệu hướng dẫn sử dụng mới nhất để nắm bắt các khuyến cáo kỹ thuật và cập nhật phần mềm.
