Máy thủy bình Sokkia: Vững tin sát cánh cùng mọi công trình

Khái quát về máy thủy bình Sokkia

Máy thủy bình Sokkia là thiết bị đo đạc chuyên dụng, đóng vai trò không thể thiếu trong các hoạt động trắc địa, xây dựng, khảo sát địa hình và kiểm tra cao độ công trình. Sản phẩm này được phát triển bởi Sokkia – thương hiệu hàng đầu Nhật Bản với hơn 100 năm kinh nghiệm trong lĩnh vực thiết bị đo lường. Nhờ ứng dụng các công nghệ quang học và cơ khí chính xác, máy thủy bình Sokkia luôn đảm bảo độ tin cậy, tính ổn định và hiệu suất vượt trội trong mọi điều kiện làm việc.

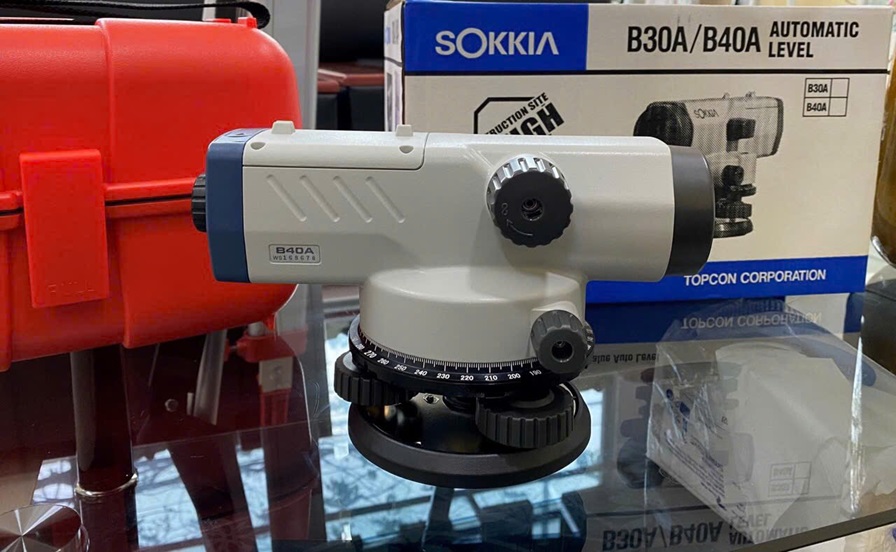

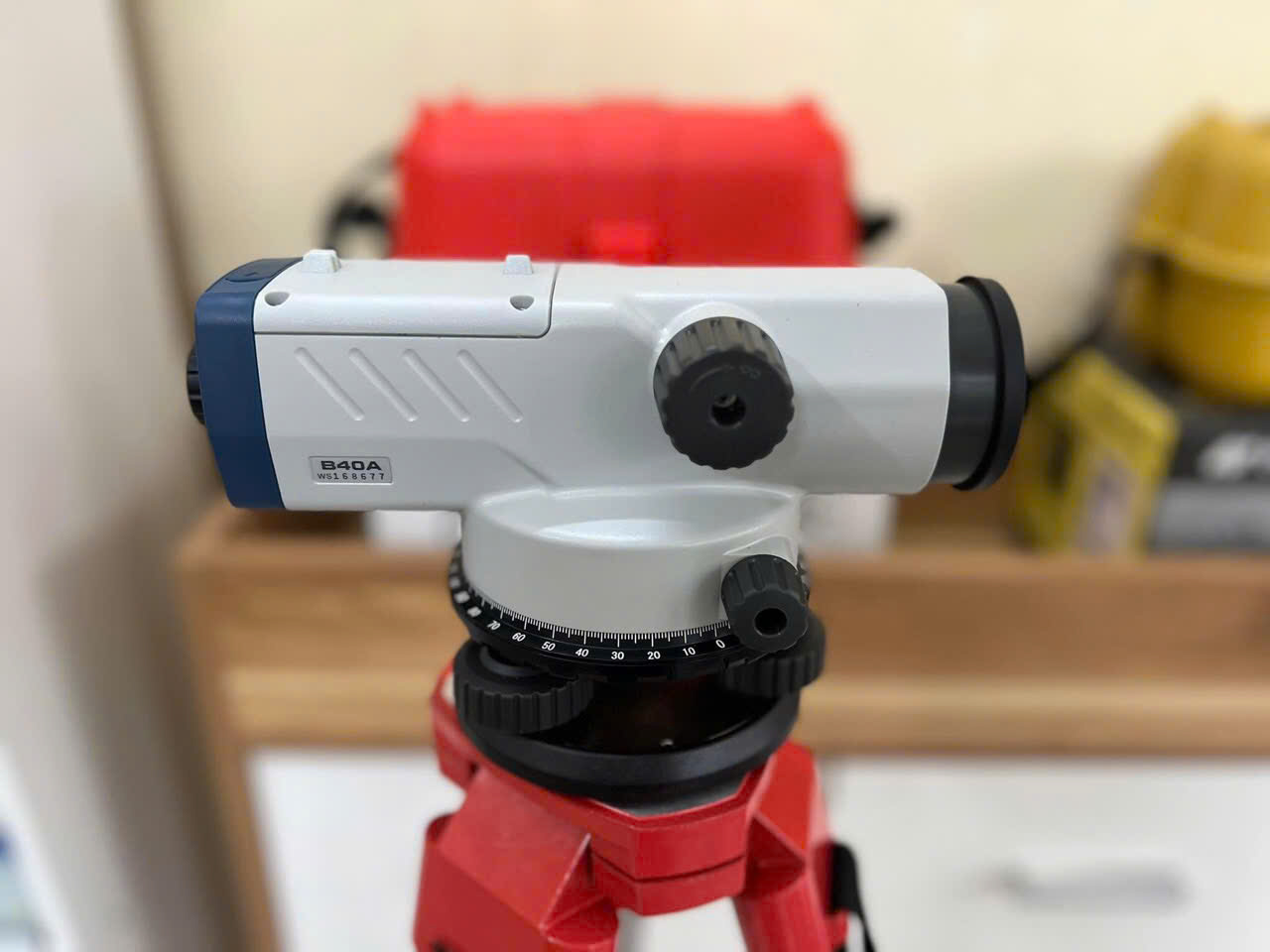

Máy thủy bình Sokkia B40A

1. Nguyên lý hoạt động và cấu tạo chuyên sâu

Máy thủy bình Sokkia hoạt động dựa trên nguyên lý đo cao hình học, sử dụng hệ thống ống kính quang học để xác định chênh lệch cao độ giữa các điểm trên mặt đất. Cấu tạo máy gồm các bộ phận chính:

• Ống kính quang học: Sử dụng hệ thấu kính đa lớp phủ chống phản xạ, tăng cường độ sáng và độ nét hình ảnh, giúp đọc số liệu trên mia thủy chuẩn chính xác ngay cả trong điều kiện ánh sáng yếu.
• Bộ phận cân bằng tự động (Compensator): Được chế tạo bằng dây treo kim loại hoặc dây treo từ tính, có khả năng tự động điều chỉnh vị trí ống kính về phương nằm ngang, loại bỏ sai số do rung động hoặc nghiêng nhẹ của máy.
• Bọt thủy tròn: Hỗ trợ căn chỉnh máy chính xác theo phương ngang trước khi đo, đảm bảo độ chính xác tuyệt đối cho từng phép đo cao độ.

2. Đặc điểm nổi bật về công nghệ và hiệu suất

Máy thủy bình Sokkia nổi bật nhờ tích hợp các công nghệ tiên tiến, đáp ứng yêu cầu khắt khe về độ chính xác và độ bền:

• Độ chính xác cao: Các dòng máy Sokkia như B20, B30A, B40A đạt độ chính xác từ 0.7mm đến 2.0mm/km đo đi về, phù hợp cho cả công tác đo lún, kiểm tra cao độ móng, sàn, trụ cầu, đường giao thông.
• Khả năng chống nước, chống bụi: Đạt tiêu chuẩn IPX6 hoặc IP66, máy hoạt động ổn định trong môi trường mưa, bụi, ẩm ướt, đảm bảo tuổi thọ lâu dài.
• Hệ thống hiệu chỉnh tự động: Compensator có biên độ làm việc rộng (±15’), giảm thiểu tối đa sai số do thao tác lắp đặt hoặc rung động từ môi trường xung quanh.
• Vật liệu chế tạo cao cấp: Thân máy làm từ hợp kim nhôm nguyên khối, chống va đập, chống ăn mòn hóa chất, phù hợp với điều kiện công trường khắc nghiệt.
• Khả năng mở rộng phụ kiện: Máy tương thích với nhiều loại mia, chân máy, lăng kính, giúp mở rộng phạm vi ứng dụng và nâng cao hiệu quả công việc.

3. Phân loại các dòng máy thủy bình Sokkia phổ biến

4. Ứng dụng thực tiễn trong các lĩnh vực

Máy thủy bình Sokkia được sử dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và độ chính xác vượt trội:

• Trắc địa và khảo sát địa hình: Đo cao độ, thiết lập lưới khống chế, kiểm tra biến dạng địa hình, phục vụ công tác lập bản đồ địa hình chi tiết.
• Xây dựng dân dụng và công nghiệp: Kiểm tra cao độ móng, sàn, dầm, trụ, đảm bảo các cấu kiện xây dựng đạt chuẩn thiết kế, giảm thiểu sai số thi công.
• Thi công hạ tầng giao thông: Đo cao độ mặt đường, kiểm tra độ dốc, phục vụ thi công cầu, cống, hầm, đường bộ, đường sắt.
• Kiểm tra lún, biến dạng công trình: Theo dõi lún móng, lún nền, biến dạng công trình theo thời gian, phục vụ công tác quan trắc an toàn công trình.
• Ứng dụng trong thủy lợi, thủy điện: Đo cao trình đập, kênh dẫn, kiểm tra cao độ các hạng mục thủy lợi, đảm bảo vận hành an toàn hệ thống thủy điện.

5. Ưu điểm vượt trội khi sử dụng máy thủy bình Sokkia

• Độ bền và ổn định lâu dài: Máy có thể hoạt động liên tục trong nhiều năm mà không giảm hiệu suất, ít phải bảo trì nhờ thiết kế kín khít, chống bụi, chống nước.
• Dễ sử dụng, thao tác nhanh: Thiết kế thân thiện với người dùng, các núm điều chỉnh lớn, dễ thao tác ngay cả khi đeo găng tay, phù hợp với điều kiện công trường.
• Hiệu suất làm việc cao: Tốc độ lấy nét nhanh, trường nhìn rộng, giúp rút ngắn thời gian đo đạc, tăng năng suất lao động.
• Khả năng thích ứng đa dạng môi trường: Máy hoạt động ổn định trong điều kiện nhiệt độ từ -20°C đến +50°C, chịu được rung động, va đập nhẹ khi di chuyển.
• Hỗ trợ hiệu quả cho các dự án lớn: Đáp ứng tốt các yêu cầu đo đạc khắt khe của các dự án hạ tầng, giao thông, thủy lợi, công nghiệp nặng.

6. Những lưu ý khi sử dụng và bảo quản máy thủy bình Sokkia

• Hiệu chỉnh định kỳ: Nên kiểm tra và hiệu chỉnh máy thường xuyên để đảm bảo độ chính xác, đặc biệt sau khi máy bị va đập hoặc sử dụng trong môi trường khắc nghiệt.
• Bảo quản đúng cách: Sau khi sử dụng, vệ sinh sạch sẽ ống kính, bảo quản máy trong hộp chuyên dụng, tránh ẩm mốc và va đập.
• Sử dụng phụ kiện chính hãng: Lựa chọn mia, chân máy, lăng kính phù hợp, ưu tiên sản phẩm chính hãng để đảm bảo độ bền và độ chính xác khi đo đạc.
• Đào tạo vận hành: Người sử dụng nên được đào tạo bài bản về thao tác lắp đặt, cân chỉnh và đọc số liệu để khai thác tối đa hiệu quả của máy.

7. So sánh máy thủy bình Sokkia với các thương hiệu khác

So với các thương hiệu như Leica, Topcon, Nikon, máy thủy bình Sokkia có những ưu điểm nổi bật về độ bền, giá thành hợp lý, chi phí bảo trì thấp và hệ thống đại lý phân phối rộng khắp. Đặc biệt, Sokkia chú trọng vào sự ổn định của hệ thống cân bằng tự động, giúp giảm thiểu sai số tối đa trong quá trình đo đạc thực tế.
>>>Xem thêm: Máy thủy bình

Cấu tạo kỹ thuật và nguyên lý hoạt động

Máy thủy bình Sokkia là thiết bị đo đạc chuyên dụng, được thiết kế với độ chính xác cao, phục vụ các công tác trắc địa, xây dựng và kiểm tra cao độ. Để hiểu rõ hơn về hiệu quả và tính ứng dụng của máy, cần phân tích sâu về cấu tạo kỹ thuật cũng như nguyên lý hoạt động của thiết bị này.

1. Cấu tạo kỹ thuật chi tiết

Mỗi bộ phận của máy thủy bình Sokkia đều được chế tạo với độ chính xác cơ khí và quang học cao, nhằm đảm bảo độ ổn định và độ tin cậy trong quá trình sử dụng thực địa. Các thành phần chính bao gồm:

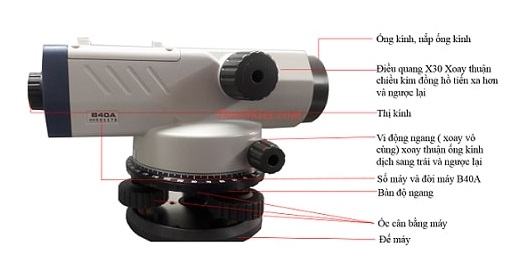

Cấu tạo máy thủy bình Sokkia

• Ống kính quang học (Telescope):
  • Ống kính sử dụng hệ thống thấu kính đa lớp phủ chống phản xạ, giúp tăng cường độ truyền sáng, giảm hiện tượng lóe sáng và cho hình ảnh sắc nét, trung thực.
  • Độ phóng đại phổ biến từ 24x đến 32x, cho phép quan sát mục tiêu ở khoảng cách xa (thường từ 100m đến 200m) mà vẫn đảm bảo độ phân giải cao.
  • Đường kính vật kính lớn (thường từ 36mm đến 42mm), tăng khả năng thu nhận ánh sáng, hỗ trợ làm việc trong điều kiện ánh sáng yếu.
  • Hệ thống lấy nét vi sai giúp điều chỉnh tiêu cự mượt mà, chính xác, giảm thiểu sai số do mắt người quan sát.
• Bọt thủy tròn (Circular):
  • Bọt thủy tròn dùng để cân bằng sơ bộ máy trên chân đế, đảm bảo máy không bị nghiêng theo bất kỳ hướng nào.
  • Vị trí bọt thủy được bố trí thuận tiện, dễ quan sát và thao tác khi lắp đặt máy ngoài thực địa.
• Bộ phận hiệu chỉnh tự động (Compensator):
  • Đây là bộ phận quan trọng nhất, thường sử dụng hệ con lắc từ hoặc dây treo, có khả năng tự động cân bằng đường ngắm trong phạm vi ±15’ đến ±18’.
  • Độ nhạy của compensator cao, sai số bù thường nhỏ hơn 0.3”/1’ nghiêng, giúp loại bỏ ảnh hưởng của rung động, gió hoặc lắp đặt chưa hoàn hảo.
  • Hệ thống giảm chấn từ tính giúp ổn định nhanh, giảm thời gian chờ khi máy bị tác động ngoại lực.
• Bàn độ ngang và vít cân bằng (Horizontal Circle & Leveling Screws):
  • Bàn độ ngang cho phép xoay máy 360 độ quanh trục đứng, thuận tiện cho việc đo góc hoặc chuyển hướng ngắm nhanh chóng.
  • Vít cân bằng giúp điều chỉnh mặt phẳng đế máy song song với mặt phẳng chuẩn, đảm bảo độ chính xác khi đo cao độ.
  • Thang chia độ trên bàn độ ngang có thể đọc chính xác tới 1° hoặc nhỏ hơn, hỗ trợ đo góc phương vị khi cần thiết.

2. Nguyên lý hoạt động chuyên sâu

Máy thủy bình Sokkia hoạt động dựa trên nguyên lý xác định chênh cao giữa các điểm bằng phương pháp đo ngắm ngang. Khi máy đã được cân bằng hoàn toàn, trục ngắm của ống kính sẽ song song với mặt phẳng chuẩn (mặt phẳng thủy chuẩn). Quá trình đo cao độ diễn ra theo các bước kỹ thuật như sau:

• Cân bằng máy:
  • Đặt máy lên chân máy (chân máy thủy bình), điều chỉnh chiều cao phù hợp với người sử dụng.
  • Sử dụng bọt thủy tròn để cân bằng sơ bộ, sau đó dùng vít cân bằng và bọt thủy dài để căn chỉnh chính xác trục ngắm nằm ngang tuyệt đối.
  • Bộ compensator tự động hiệu chỉnh các sai lệch nhỏ còn lại, đảm bảo tia ngắm luôn nằm ngang dù nền đất có rung động nhẹ.
• Ngắm mục tiêu và đọc số:
  • Ngắm ống kính vào mia thủy chuẩn (mia nhôm máy thủy bình) đặt tại các điểm cần đo (thường là mia in vạch mm hoặc cm).
  • Điều chỉnh tiêu cự để hình ảnh vạch mia rõ nét nhất, đọc số liệu tại vạch chỉ giữa (crosshair) của ống kính.
  • Thực hiện đo tại điểm gốc (Backsight) và điểm cần xác định cao độ (Foresight).
• Tính toán chênh cao:
  • Chênh cao giữa hai điểm được xác định bằng hiệu số đọc mia: Δh = S_BS - S_FS, trong đó S_BS là số đọc tại điểm gốc, S_FS là số đọc tại điểm cần xác định.
  • Quy trình này có thể lặp lại nhiều lần để kiểm tra và loại trừ sai số ngẫu nhiên.
• Kiểm soát và loại trừ sai số:
  • Máy thủy bình Sokkia được thiết kế để giảm thiểu tối đa các loại sai số thường gặp như sai số do lắp đặt, do mắt đọc, do rung động hoặc do nhiệt độ môi trường.
  • Việc sử dụng compensator tự động và hệ thống quang học chất lượng cao giúp đảm bảo độ tin cậy của kết quả đo.
  • Trong các ứng dụng yêu cầu độ chính xác cực cao, có thể sử dụng phương pháp đo ngắm thuận - ngược để kiểm tra và hiệu chỉnh sai số dư.

3. Đặc điểm nổi bật về kỹ thuật và ứng dụng thực tế

• Độ chính xác cao:
  • Độ chính xác đo chênh cao có thể đạt tới ±0.7-2.0mm/km đo đi về, phù hợp với các công trình yêu cầu kiểm soát cao độ nghiêm ngặt như xây dựng cầu, đường, đập thủy điện, nhà cao tầng.
  • Khả năng làm việc ổn định trong điều kiện môi trường khắc nghiệt, chống bụi, chống nước theo tiêu chuẩn IPX6 hoặc cao hơn.
• Khả năng tương thích và mở rộng:
  • Có thể sử dụng với nhiều loại mia khác nhau (mia invar, mia nhôm) tùy theo yêu cầu độ chính xác và điều kiện thực địa.
  • Dễ dàng tích hợp với các phụ kiện như gương phản xạ, bộ đo góc điện tử, thiết bị ghi số liệu tự động.
• Tuổi thọ và độ bền:
  • Các chi tiết cơ khí và quang học được chế tạo từ vật liệu cao cấp, chống mài mòn, chịu va đập tốt.
  • Thiết kế kín, chống bụi, chống ẩm, phù hợp với điều kiện làm việc ngoài trời liên tục.

4. Một số lưu ý khi sử dụng máy thủy bình Sokkia

• Luôn kiểm tra và hiệu chỉnh bọt thủy trước khi đo để đảm bảo độ chính xác.
• Tránh va đập mạnh hoặc để máy tiếp xúc lâu với môi trường ẩm ướt, bụi bẩn.
• Bảo dưỡng định kỳ các bộ phận chuyển động, đặc biệt là hệ thống compensator và vít cân bằng.
• Sử dụng chân máy chắc chắn, đặt trên nền ổn định để hạn chế rung động.
• Vệ sinh ống kính bằng khăn mềm, tránh dùng hóa chất mạnh gây hỏng lớp phủ quang học.

Thông số kỹ thuật nổi bật của các dòng máy thủy bình Sokkia

Các dòng máy thủy bình Sokkia như B20, B30A, B40A luôn được đánh giá cao nhờ tích hợp những công nghệ tiên tiến, đáp ứng tiêu chuẩn khắt khe của ngành trắc địa hiện đại. Mỗi model đều sở hữu những thông số kỹ thuật vượt trội, đảm bảo hiệu suất làm việc tối ưu trong nhiều điều kiện môi trường khác nhau. Dưới đây là phân tích chuyên sâu về các thông số kỹ thuật nổi bật, giúp người dùng hiểu rõ hơn về khả năng vận hành và ứng dụng thực tế của từng dòng máy.

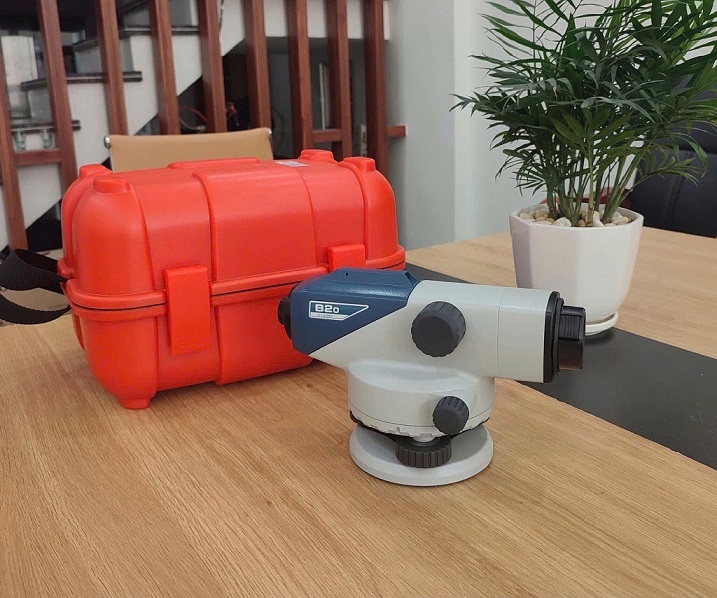

Máy thủy bình Sokkia B20

1. Độ phóng đại ống kính – Yếu tố quyết định khả năng quan sát và đo đạc

Độ phóng đại ống kính là một trong những thông số then chốt, ảnh hưởng trực tiếp đến khả năng quan sát mục tiêu ở khoảng cách xa và độ chính xác khi đo. Các model Sokkia phổ biến như B20, B30, B40, C320, C410 đều được trang bị ống kính với độ phóng đại dao động từ 20x đến 32x.

• B20: 32x – Phù hợp cho các công trình yêu cầu đo đạc ở khoảng cách lớn, đảm bảo hình ảnh mục tiêu rõ nét, giảm thiểu sai số do quan sát.
• B30A: 28x – Đáp ứng tốt cho các dự án xây dựng dân dụng, cầu đường, đo lường địa hình với khoảng cách trung bình.
• B40A: 24x – Lý tưởng cho các công việc đo đạc trong phạm vi vừa và nhỏ, nơi tính linh hoạt và tốc độ thao tác được ưu tiên.

Độ phóng đại cao giúp người dùng dễ dàng nhận diện và căn chỉnh mục tiêu, đặc biệt hữu ích khi làm việc ở địa hình rộng lớn hoặc điều kiện ánh sáng yếu.

2. Độ chính xác đo cao – Đáp ứng tiêu chuẩn kỹ thuật khắt khe

Một trong những ưu điểm nổi bật của máy thủy bình Sokkia là độ chính xác đo chênh cao vượt trội. Độ sai số đo chênh cao thường đạt từ ±0.7mm đến ±2.0mm/1km đo đi về, đáp ứng tốt các yêu cầu về kiểm soát cao độ trong xây dựng, thủy lợi, giao thông và khảo sát địa hình.

• B20: ±0.7mm/1km – Được các chuyên gia trắc địa lựa chọn cho các dự án yêu cầu độ chính xác cực cao như xây dựng nhà cao tầng, cầu lớn, đập thủy điện.
• B30A: ±1.5mm/1km – Phù hợp với các công trình dân dụng, cầu đường, san lấp mặt bằng.
• B40A: ±2.0mm/1km – Đáp ứng tốt cho các công việc đo đạc thông thường, kiểm tra cao độ nền móng, lắp đặt thiết bị.

Độ chính xác này giúp giảm thiểu tối đa sai số tích lũy trong quá trình đo lặp lại, đảm bảo kết quả đo tin cậy ngay cả khi làm việc ở môi trường phức tạp.

3. Bộ bù tự động – Ổn định và tăng tốc độ cân bằng máy

Các dòng máy Sokkia đều được trang bị bộ bù tự động (Compensator) với phạm vi làm việc rộng, giúp máy tự động cân bằng nhanh chóng, giảm thiểu tác động của rung động hoặc địa hình không bằng phẳng.

• Phạm vi bù: ±15’ đến ±18’ – Đảm bảo máy luôn duy trì vị trí cân bằng trong quá trình đo, kể cả khi chân máy đặt trên nền đất mềm hoặc không ổn định.
• Độ nhạy bọt thủy: 8’/2mm – Cho phép kiểm tra nhanh tình trạng cân bằng của máy, hỗ trợ thao tác chính xác và tiết kiệm thời gian hiệu chỉnh.

Bộ bù tự động chất lượng cao là yếu tố then chốt giúp máy thủy bình Sokkia vận hành ổn định, đặc biệt trong các điều kiện môi trường rung lắc hoặc gió mạnh.

4. Khoảng lấy nét gần nhất – Linh hoạt trong không gian hẹp

Khả năng lấy nét ở khoảng cách gần là ưu điểm lớn của các dòng máy Sokkia, với khoảng lấy nét tối thiểu chỉ từ 0.2m đến 0.3m.

• Cho phép đo đạc chính xác ngay cả khi mục tiêu nằm sát máy, rất hữu ích khi làm việc trong không gian hẹp, khu vực đô thị đông đúc hoặc công trình có nhiều vật cản.
• Hỗ trợ kiểm tra, căn chỉnh thiết bị và thực hiện các phép đo kiểm tra nhanh mà không cần di chuyển máy nhiều lần.

Tính năng này giúp tăng tính linh hoạt và hiệu quả công việc, đặc biệt trong các dự án yêu cầu đo đạc ở nhiều vị trí khác nhau trong phạm vi nhỏ.

5. Trường nhìn rộng – Tối ưu hóa khả năng quan sát mục tiêu

Trường nhìn của ống kính máy thủy bình Sokkia đạt từ 1°20’ đến 1°30’, mang lại góc quan sát rộng, giúp người dùng dễ dàng nhận diện và căn chỉnh mục tiêu.

• Giảm thời gian tìm kiếm và căn chỉnh mia, đặc biệt hữu ích khi làm việc ở khu vực có nhiều vật cản hoặc mục tiêu di chuyển liên tục.
• Hỗ trợ quan sát tổng thể khu vực đo, nâng cao hiệu quả và độ an toàn trong quá trình thao tác.

Trường nhìn rộng cũng giúp giảm mỏi mắt khi phải làm việc liên tục trong thời gian dài, tăng sự thoải mái cho người sử dụng.

6. Khả năng chống nước, chống bụi – Đảm bảo hoạt động bền bỉ ngoài trời

Các dòng máy thủy bình Sokkia đều đạt tiêu chuẩn chống nước, chống bụi IPX6 hoặc IP66, cho phép máy hoạt động ổn định trong điều kiện thời tiết khắc nghiệt như mưa lớn, bụi bẩn hoặc môi trường ẩm ướt.

• IPX6: Chống nước mạnh, bảo vệ máy khỏi tia nước áp lực cao từ mọi hướng, phù hợp cho các công trình ngoài trời, khu vực ven biển hoặc gần sông hồ.
• IP66: Chống bụi hoàn toàn và chống nước mạnh, đảm bảo máy không bị ảnh hưởng bởi bụi mịn, cát hoặc nước mưa, kéo dài tuổi thọ thiết bị.

Khả năng chống chịu môi trường tốt giúp máy thủy bình Sokkia luôn duy trì hiệu suất ổn định, giảm thiểu chi phí bảo trì và sửa chữa trong quá trình sử dụng lâu dài.

7. Bảng so sánh thông số kỹ thuật các dòng máy thủy bình Sokkia

>>>Xem thêm: Máy thủy bình Nikon

Ứng dụng thực tiễn và ưu điểm vượt trội

Máy thủy bình Sokkia là thiết bị đo đạc chuyên dụng, đóng vai trò không thể thiếu trong các lĩnh vực xây dựng, khảo sát địa hình, và kiểm tra chất lượng công trình. Nhờ vào công nghệ tiên tiến, độ chính xác cao cùng khả năng vận hành ổn định, máy thủy bình Sokkia đã trở thành lựa chọn hàng đầu của các kỹ sư, chuyên gia đo đạc trên toàn thế giới.

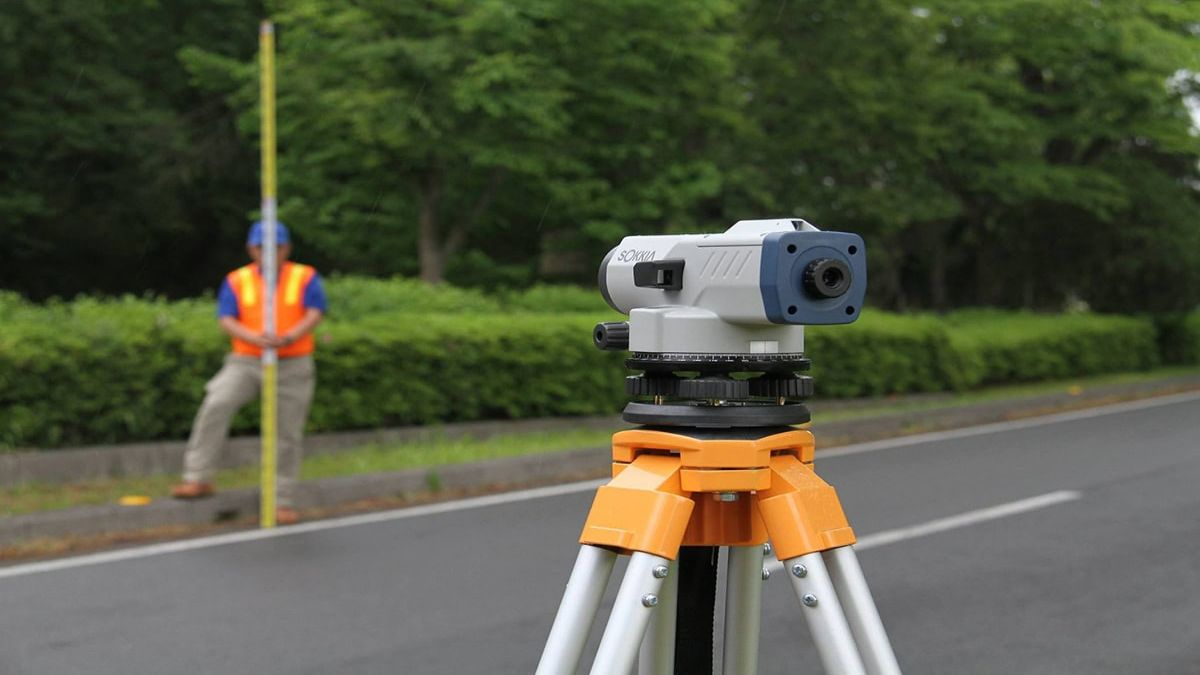

Ứng dụng thực tiễn máy thủy bình Sokkia B30A

1. Ứng dụng thực tiễn trong các lĩnh vực chuyên môn

• Đo cao độ, truyền cao độ trong xây dựng dân dụng và công nghiệp: Máy thủy bình Sokkia cho phép xác định chính xác cao độ các điểm mốc, truyền cao độ giữa các vị trí trên công trường. Điều này đảm bảo các cấu kiện xây dựng như móng, sàn, dầm, cột được thi công đúng thiết kế, hạn chế tối đa sai số tích lũy trong quá trình xây dựng. Đặc biệt, trong các công trình công nghiệp yêu cầu độ chính xác cao như nhà máy, xưởng sản xuất, máy thủy bình Sokkia giúp kiểm soát chặt chẽ cao độ nền móng, hệ thống máy móc, bệ đỡ thiết bị.
• Khảo sát địa hình, lập bản đồ địa hình chi tiết: Trong công tác khảo sát địa hình, máy thủy bình Sokkia được sử dụng để đo cao độ các điểm đặc trưng trên mặt đất, phục vụ cho việc thành lập lưới khống chế cao độ, xây dựng bản đồ địa hình tỷ lệ lớn. Nhờ khả năng đo chính xác, ổn định, thiết bị này giúp các chuyên gia địa chính, quy hoạch, thiết kế công trình có được dữ liệu địa hình tin cậy, phục vụ cho việc phân tích, đánh giá và lập phương án thi công tối ưu.
• Kiểm tra, nghiệm thu độ phẳng, độ dốc của mặt bằng thi công: Máy thủy bình Sokkia là công cụ không thể thiếu trong quá trình kiểm tra, nghiệm thu độ phẳng, độ dốc của các bề mặt như sàn bê tông, mặt đường, mái dốc, sân thể thao. Thiết bị giúp xác định chính xác sai số về cao độ, từ đó đưa ra các biện pháp điều chỉnh kịp thời, đảm bảo chất lượng và tuổi thọ công trình.
• Thi công đường giao thông, cầu cống, thủy lợi, các công trình hạ tầng kỹ thuật: Trong lĩnh vực giao thông, thủy lợi, máy thủy bình Sokkia được sử dụng để kiểm tra cao độ nền đường, mặt cầu, hệ thống mương thoát nước, đê kè, cống hộp. Thiết bị giúp đảm bảo các yếu tố kỹ thuật như độ dốc dọc, độ dốc ngang, cao độ thiết kế được thực hiện chính xác, góp phần nâng cao chất lượng, an toàn và hiệu quả khai thác công trình.

2. Ưu điểm vượt trội của máy thủy bình Sokkia

• Độ bền cơ học cao: Máy thủy bình Sokkia sở hữu kết cấu vỏ ngoài bằng hợp kim nhôm nguyên khối, giúp tăng khả năng chịu va đập, chống biến dạng khi rơi rớt hoặc vận chuyển trên công trường. Bề mặt vỏ được xử lý anot hóa, chống ăn mòn bởi hóa chất, nước mưa, bụi bẩn và các tác động môi trường khắc nghiệt. Nhờ đó, thiết bị duy trì tuổi thọ lâu dài, giảm chi phí bảo trì, sửa chữa.
• Hiệu suất ổn định, độ chính xác cao: Máy được trang bị bộ bù tự động (Compensator) với cơ chế con lắc từ tính hoặc dây treo, giúp tự động cân bằng đường ngắm trong phạm vi ±15’ đến ±20’. Bộ bù này có khả năng chống rung động, giảm thiểu sai số do tác động ngoại lực hoặc môi trường xung quanh. Độ chính xác đo cao độ đạt tới 1.5mm/1km đo đi về, đáp ứng tốt các yêu cầu khắt khe trong xây dựng, khảo sát địa hình.
• Dễ sử dụng, thao tác nhanh chóng: Máy thủy bình Sokkia được thiết kế với giao diện trực quan, các núm điều chỉnh lớn, dễ thao tác ngay cả khi đeo găng tay. Ống kính có khả năng lấy nét nhanh, trường nhìn rộng, giúp người dùng quan sát mục tiêu rõ nét trong nhiều điều kiện ánh sáng khác nhau. Thang chia độ rõ ràng, dễ đọc, phù hợp cho cả kỹ sư lâu năm lẫn người mới bắt đầu tiếp cận công tác đo đạc.
• Bảo trì, hiệu chuẩn dễ dàng: Các bộ phận của máy như ống kính, bộ bù, chân máy đều được thiết kế dạng module, dễ dàng tháo lắp để kiểm tra, vệ sinh hoặc thay thế khi cần thiết. Hệ thống vít cân bằng, vít hiệu chỉnh được bố trí thuận tiện, giúp kỹ thuật viên có thể tự thực hiện hiệu chuẩn định kỳ mà không cần thiết bị chuyên dụng phức tạp. Điều này giúp tiết kiệm thời gian, chi phí vận hành và duy trì độ chính xác lâu dài cho thiết bị.

3. Quy trình sử dụng và bảo dưỡng máy thủy bình Sokkia

• Quy trình đo cao độ:
  • Lắp đặt máy lên chân máy, cân bằng sơ bộ bằng bọt thủy tròn.
  • Điều chỉnh vít cân bằng để đưa bọt thủy dài về chính giữa.
  • Ngắm mục tiêu trên mia, lấy nét ống kính cho hình ảnh rõ nét.
  • Ghi nhận số đọc trên mia, thực hiện phép đo theo quy trình đo đi và đo về để loại trừ sai số hệ thống.
• Bảo dưỡng định kỳ:
  • Vệ sinh ống kính bằng khăn mềm, tránh dùng hóa chất mạnh.
  • Kiểm tra, siết chặt các vít liên kết, đảm bảo máy luôn chắc chắn.
  • Bảo quản máy trong hộp chuyên dụng, tránh va đập, ẩm ướt khi không sử dụng.
  • Hiệu chuẩn định kỳ theo khuyến cáo của nhà sản xuất để duy trì độ chính xác.

4. Những lưu ý khi lựa chọn và sử dụng máy thủy bình Sokkia

• Chọn model phù hợp với yêu cầu công việc: Đối với công trình yêu cầu độ chính xác cao nên chọn Sokkia B20, công trình dân dụng thông thường có thể sử dụng B30A hoặc B40A.
• Kiểm tra nguồn gốc xuất xứ, tem bảo hành chính hãng để đảm bảo chất lượng và quyền lợi bảo trì.
• Đào tạo kỹ năng sử dụng, bảo dưỡng cho đội ngũ kỹ thuật viên để khai thác tối đa hiệu quả thiết bị.
• Luôn tuân thủ quy trình đo đạc, kiểm tra hiệu chuẩn định kỳ để đảm bảo kết quả đo chính xác, tin cậy.

So sánh các model máy thủy bình Sokkia phổ biến

1. Độ phóng đại và khả năng quan sát

Độ phóng đại là yếu tố quan trọng quyết định khả năng quan sát và đo đạc ở khoảng cách xa.

• Sokkia B20 có độ phóng đại 32x, cho phép người dùng quan sát mục tiêu rõ nét ở khoảng cách lớn, phù hợp với các công trình yêu cầu độ chính xác cao và phạm vi làm việc rộng.
• Sokkia B30A với độ phóng đại 28x, cân bằng giữa khả năng quan sát và sự linh hoạt khi thao tác ở các công trình vừa và nhỏ.
• Sokkia B40A có độ phóng đại 24x, thích hợp cho các công việc đo đạc thông thường, nơi không cần quan sát quá xa nhưng vẫn đảm bảo độ chính xác ổn định.

2. Độ chính xác đo cao trình

Độ chính xác là yếu tố then chốt khi lựa chọn máy thủy bình, đặc biệt trong các dự án yêu cầu kiểm soát cao về cao độ.

• Sokkia B20 nổi bật với độ chính xác ±0.7 mm/km, nằm trong nhóm máy thủy bình tự động có độ chính xác cao nhất trên thị trường, phù hợp cho các công trình trọng điểm, đo lưới khống chế cao trình, kiểm tra lún công trình.
• Sokkia B30A cùng đạt độ chính xác ±1.5 mm/km, đáp ứng tốt các yêu cầu đo đạc xây dựng dân dụng, cầu đường, san lấp mặt bằng.
• Sokkia B40A có độ chính xác ±2.0 mm/km, phù hợp cho các công việc đo đạc thông thường, khảo sát địa hình, kiểm tra cao độ nền móng.

3. Phạm vi bù tự động và cơ chế cân bằng

Phạm vi bù tự động (Compensator Range) thể hiện khả năng tự động cân bằng của máy khi bị nghiêng trong giới hạn cho phép, giúp giảm thiểu sai số do thao tác lắp đặt.

• B20, B30A, B40A đều có phạm vi bù tự động ±15’, sử dụng hệ thống con lắc từ tính với độ nhạy cao, đảm bảo máy luôn ở trạng thái cân bằng tối ưu, giảm thiểu tối đa sai số do rung động hoặc nền đất không ổn định.

4. Tiêu chuẩn chống nước và khả năng làm việc ngoài trời

Khả năng chống nước, chống bụi là yếu tố quyết định đến độ bền và tuổi thọ của máy khi làm việc trong môi trường khắc nghiệt.

• B20, B30A, B40A đạt tiêu chuẩn IPX6, cho phép máy chịu được tia nước mạnh từ mọi hướng, thích hợp sử dụng trong điều kiện mưa lớn, công trường nhiều bụi bẩn.

5. Đặc điểm nổi bật về thiết kế và vận hành

Các model Sokkia đều được thiết kế với thân máy chắc chắn, lớp vỏ hợp kim nhôm phủ sơn tĩnh điện chống ăn mòn, các núm điều chỉnh lớn dễ thao tác ngay cả khi đeo găng tay. Hệ thống ống kính đa lớp phủ chống lóa, tăng cường khả năng thu sáng, giúp quan sát rõ nét trong điều kiện ánh sáng yếu.

• Ống kính có khả năng lấy nét nhanh, trường nhìn rộng, hỗ trợ đo đạc chính xác ở nhiều khoảng cách khác nhau.
• Chân máy đi kèm thường là loại nhôm, dễ dàng di chuyển và lắp đặt.
• Hệ thống bọt thủy tròn giúp căn chỉnh máy nhanh chóng, giảm thời gian thao tác trên công trường.

6. Ứng dụng thực tế của từng model

Tùy vào yêu cầu công việc, từng model sẽ phát huy tối đa hiệu quả ở các lĩnh vực khác nhau:

• Sokkia B20: Lý tưởng cho các dự án xây dựng lớn, đo lưới cao trình quốc gia, kiểm tra lún công trình, thi công cầu đường, đập thủy điện.
• Sokkia B30A: Phù hợp cho xây dựng dân dụng, san lấp mặt bằng, kiểm tra cao độ nền móng, đo đạc địa hình chi tiết.
• Sokkia B40A: Đáp ứng tốt các công việc khảo sát địa hình, đo đạc nông nghiệp, kiểm tra cao độ trong xây dựng nhà xưởng, nhà dân.

7. So sánh chi tiết về hiệu suất và độ bền

Khi so sánh các model Sokkia, có thể nhận thấy:

• B20 vượt trội về độ chính xác và độ phóng đại, phù hợp cho các công việc đòi hỏi kiểm soát cao về sai số.
• B30A là lựa chọn cân bằng giữa hiệu suất và giá thành, đáp ứng đa dạng nhu cầu đo đạc xây dựng.
• B40A hướng đến sự linh hoạt, dễ sử dụng, phù hợp cho người mới bắt đầu hoặc các dự án nhỏ.

8. Lưu ý khi lựa chọn máy thủy bình Sokkia

Khi lựa chọn model phù hợp, cần cân nhắc:

• Yêu cầu về độ chính xác của dự án.
• Điều kiện môi trường làm việc (mưa, bụi, địa hình dốc).
• Khả năng quan sát xa hay gần.
• Ngân sách đầu tư và chi phí bảo trì.
• Kinh nghiệm của người sử dụng.

Những lưu ý khi sử dụng và bảo quản máy thủy bình Sokkia

• Kiểm tra cân bằng máy trước khi đo: Độ chính xác của máy thủy bình Sokkia phụ thuộc rất lớn vào việc cân bằng máy trước khi tiến hành đo đạc. Trước mỗi lần sử dụng, cần kiểm tra bọt thủy tròn trên máy. Đảm bảo bọt thủy nằm chính xác ở vị trí trung tâm bằng cách điều chỉnh các ốc cân bằng. Nếu bọt thủy lệch, máy sẽ bị nghiêng, dẫn đến sai số lớn trong quá trình đo cao độ hoặc truyền mốc. Ngoài ra, nên kiểm tra lại bọt thủy sau mỗi lần di chuyển máy để đảm bảo máy luôn ở trạng thái cân bằng tối ưu.
  • Luôn đặt máy trên chân đế chắc chắn, kiểm tra độ vững của các khớp nối chân máy.
  • Tránh đặt máy ở những vị trí có địa hình không ổn định hoặc dễ bị rung lắc.
  • Kiểm tra và hiệu chỉnh bọt thủy tròn và bọt thủy dài (nếu có) trước khi bắt đầu công việc.
• Vệ sinh ống kính và thân máy: Các bộ phận quang học như ống kính vật kính, thị kính là những thành phần cực kỳ quan trọng, quyết định đến chất lượng hình ảnh và độ chính xác khi ngắm mục tiêu. Sau mỗi lần sử dụng, cần dùng khăn mềm, sạch, không xơ để lau nhẹ bề mặt ống kính. Tránh dùng tay hoặc các vật cứng, giấy ráp để lau vì có thể làm xước lớp phủ chống phản quang trên kính.
  • Nếu ống kính bị bám bụi, nên dùng bóng thổi bụi chuyên dụng hoặc cọ mềm để làm sạch trước khi lau bằng khăn.
  • Không sử dụng hóa chất tẩy rửa mạnh, chỉ nên dùng dung dịch vệ sinh chuyên dụng cho thiết bị quang học.
  • Thân máy cũng cần được lau sạch bằng khăn khô, tránh để nước mưa hoặc hóa chất bám vào các khe hở, nút điều chỉnh.
  • Trong trường hợp máy bị dính nước mưa, nên lau khô ngay lập tức và để máy ở nơi khô ráo, thông thoáng trước khi cất vào hộp.
• Bảo quản trong hộp chuyên dụng: Khi không sử dụng, máy thủy bình Sokkia cần được đặt trong hộp chuyên dụng có lớp chống sốc để bảo vệ khỏi va đập, bụi bẩn và độ ẩm. Hộp đựng máy thường được thiết kế với các lớp mút xốp vừa khít với thân máy, giúp cố định máy trong quá trình vận chuyển.
  • Luôn đóng chặt nắp hộp sau khi cất máy, tránh để các phụ kiện rời rạc bên trong hộp gây va đập vào máy.
  • Không để hộp máy ở nơi có nhiệt độ cao, ẩm ướt hoặc tiếp xúc trực tiếp với ánh nắng mặt trời.
  • Đặt hộp máy ở vị trí cao ráo, tránh xa nguồn nước, hóa chất ăn mòn hoặc nơi có nguy cơ bị ngập nước.
  • Khi vận chuyển máy đi xa, nên kiểm tra kỹ các khóa, chốt của hộp để đảm bảo an toàn tuyệt đối cho thiết bị.
• Hiệu chuẩn định kỳ: Để đảm bảo độ chính xác lâu dài, máy thủy bình Sokkia cần được hiệu chuẩn định kỳ tại các trung tâm kiểm định uy tín. Trong quá trình sử dụng, các bộ phận cơ khí và quang học có thể bị lệch chuẩn do va chạm, rung lắc hoặc hao mòn tự nhiên.
  • Nên thực hiện kiểm định, hiệu chuẩn tối thiểu 1 lần/năm hoặc sau mỗi lần máy bị rơi, va đập mạnh.
  • Chỉ nên giao máy cho các trung tâm có đầy đủ thiết bị kiểm định và đội ngũ kỹ thuật viên chuyên nghiệp.
  • Ghi chép lại lịch sử hiệu chuẩn, sửa chữa để tiện theo dõi và bảo trì thiết bị.
  • Trong quá trình sử dụng, nếu phát hiện máy cho kết quả đo không ổn định, nên dừng sử dụng và kiểm tra lại ngay.
• Tránh tiếp xúc trực tiếp với ánh nắng mạnh: Các bộ phận quang học và điện tử của máy thủy bình Sokkia rất nhạy cảm với nhiệt độ cao và tia UV. Khi làm việc ngoài trời, nên đặt máy ở nơi râm mát, có mái che hoặc sử dụng ô che nắng cho máy.
  • Không để máy phơi dưới ánh nắng gay gắt trong thời gian dài, tránh hiện tượng giãn nở nhiệt làm lệch chuẩn các bộ phận cơ khí.
  • Ánh nắng mạnh có thể làm hỏng lớp phủ chống phản quang trên ống kính, giảm chất lượng hình ảnh khi ngắm mục tiêu.
  • Nhiệt độ cao còn ảnh hưởng đến các linh kiện điện tử bên trong máy, làm giảm tuổi thọ và độ ổn định của thiết bị.
  • Sau khi làm việc ngoài trời nắng, nên để máy nguội dần ở nơi thoáng mát trước khi cất vào hộp.

1. Một số lưu ý chuyên sâu khi sử dụng máy thủy bình Sokkia

• Kiểm tra và bảo dưỡng chân máy: Chân máy là bộ phận chịu lực chính, ảnh hưởng trực tiếp đến độ ổn định của máy thủy bình. Nên kiểm tra các khớp nối, ốc siết, đế chân máy thường xuyên để đảm bảo không bị lỏng lẻo hoặc gãy vỡ. Khi lắp máy lên chân, cần siết chặt vít cố định để tránh hiện tượng rung lắc trong quá trình đo.
• Chú ý đến điều kiện môi trường làm việc: Không nên sử dụng máy thủy bình Sokkia trong điều kiện mưa lớn, sương mù dày đặc hoặc nơi có nhiều bụi bẩn, hóa chất độc hại. Nếu bắt buộc phải làm việc trong môi trường khắc nghiệt, cần trang bị thêm các phụ kiện bảo vệ như áo mưa cho máy, tấm che bụi hoặc túi chống ẩm.
• Ghi chép nhật ký sử dụng: Việc ghi chép lại quá trình sử dụng, bảo trì, hiệu chuẩn sẽ giúp người dùng dễ dàng theo dõi tình trạng thiết bị, phát hiện sớm các dấu hiệu bất thường để có biện pháp xử lý kịp thời.
• Không tự ý tháo lắp các bộ phận bên trong máy: Máy thủy bình Sokkia có cấu tạo phức tạp, các bộ phận quang học và cơ khí được căn chỉnh chính xác tại nhà máy. Việc tự ý tháo lắp có thể làm lệch chuẩn hoặc hư hỏng thiết bị. Khi cần sửa chữa, nên liên hệ với các trung tâm bảo hành hoặc kỹ thuật viên chuyên nghiệp.
• Kiểm tra phụ kiện đi kèm: Các phụ kiện như thước đo, bút ghi, ốc siết, túi chống ẩm, bóng thổi bụi cần được kiểm tra và bảo quản cùng với máy. Đảm bảo đầy đủ phụ kiện sẽ giúp quá trình đo đạc diễn ra thuận lợi, chính xác hơn.

2. Những lỗi thường gặp và cách khắc phục khi sử dụng máy thủy bình Sokkia

3. Một số mẹo giúp tăng tuổi thọ và độ chính xác cho máy thủy bình Sokkia

• Luôn sử dụng máy ở nhiệt độ môi trường từ 0°C đến 40°C, tránh các điều kiện nhiệt độ quá cao hoặc quá thấp.
• Định kỳ kiểm tra các vít, ốc siết trên thân máy và chân máy, đảm bảo không bị lỏng lẻo.
• Sử dụng túi chống ẩm đặt trong hộp máy để hạn chế tác động của độ ẩm không khí.
• Không để máy gần các thiết bị phát từ trường mạnh như máy phát điện, động cơ lớn.
• Thường xuyên kiểm tra và thay mới các phụ kiện đã bị hao mòn hoặc hư hỏng.

Với những đổi mới công nghệ vượt trội, máy thủy bình Sokkia đang ngày càng khẳng định vị thế dẫn đầu trong lĩnh vực đo đạc xây dựng và trắc địa hiện đại, đáp ứng tối đa các tiêu chuẩn khắt khe về độ chính xác, độ bền và khả năng tích hợp số hóa.
Trắc địa Global là một trong những công ty hàng đầu chuyên phân phối các thiết bị trắc địa công trình hàng đầu ở nước ta. Ngoài cung cấp máy thủy bình, chúng tôi chuyên cung cấp các dòng máy như: Máy toàn đạc điện tử, Máy GPS RTK, ...
