Máy thủy bình Pentax: Đỉnh cao công nghệ đo đạc trắc địa

Giới thiệu tổng quan về máy thủy bình Pentax

Máy thủy bình Pentax là một trong những thiết bị đo đạc trắc địa hàng đầu trên thị trường hiện nay, xuất xứ từ Nhật Bản – quốc gia nổi tiếng với công nghệ chế tạo thiết bị đo lường chính xác. Máy được ứng dụng rộng rãi trong các lĩnh vực xây dựng, cầu đường, thủy lợi, đo đạc địa hình và kiểm tra độ cao công trình. Sự tin tưởng của các chuyên gia, kỹ sư và đơn vị khảo sát dành cho Pentax không chỉ đến từ thương hiệu mà còn bởi những ưu điểm vượt trội về mặt kỹ thuật, độ bền và khả năng thích ứng với nhiều điều kiện môi trường khắc nghiệt.

Máy thuỷ bình Pentax AP-230

Nguyên lý hoạt động và cấu tạo máy thủy bình Pentax

Máy thủy bình Pentax hoạt động dựa trên nguyên lý đo cao hình học, sử dụng hệ thống ống kính quang học chất lượng cao để xác định chính xác độ cao giữa các điểm trên mặt đất. Cấu tạo cơ bản của máy bao gồm:

• Ống kính quang học: Được chế tạo từ vật liệu thủy tinh cao cấp, phủ lớp chống phản xạ giúp hình ảnh sắc nét, độ phóng đại lớn (thường từ 24x đến 32x), hỗ trợ quan sát mục tiêu ở khoảng cách xa.
• Bộ phận cân bằng tự động (Compensator): Đảm bảo đường ngắm luôn nằm ngang, loại bỏ sai số do rung động hoặc địa hình không bằng phẳng. Độ nhạy của bộ phận này thường đạt mức 0,3” – 0,5”.
• Bọt thủy tròn và bọt thủy dài: Hỗ trợ căn chỉnh máy chính xác khi lắp đặt trên chân máy.
• Bàn độ ngang và vít cân bằng: Cho phép điều chỉnh máy dễ dàng, đảm bảo độ ổn định trong quá trình đo.
• Vỏ máy hợp kim nhôm hoặc nhựa ABS cao cấp: Chống va đập, chống bụi và chống nước theo tiêu chuẩn IPX6 hoặc IPX7.

Ưu điểm nổi bật của máy thủy bình Pentax

• Độ chính xác cao: Máy Pentax có sai số đo lặp lại rất nhỏ, thường chỉ từ ±1.5mm đến ±2.0mm trên 1km đo đi về, đáp ứng tốt các yêu cầu khắt khe trong xây dựng và khảo sát địa hình.
• Khả năng vận hành ổn định: Máy hoạt động tốt trong nhiều điều kiện môi trường khác nhau, kể cả khi nhiệt độ thay đổi lớn hoặc độ ẩm cao.
• Độ bền vượt trội: Thiết kế chắc chắn, chống chịu va đập, chống bụi và chống nước, phù hợp với môi trường công trường khắc nghiệt.
• Dễ sử dụng: Các thao tác cân bằng, lấy nét, đọc số liệu đều đơn giản, thuận tiện cho cả người mới bắt đầu và kỹ thuật viên chuyên nghiệp.
• Bảo trì, hiệu chuẩn dễ dàng: Cấu trúc máy cho phép vệ sinh, kiểm tra và hiệu chuẩn nhanh chóng, tiết kiệm thời gian và chi phí vận hành.
• Khả năng mở rộng phụ kiện: Máy Pentax tương thích với nhiều loại chân máy, mia đo, lăng kính và các phụ kiện hỗ trợ khác.

Phân loại các dòng máy thủy bình Pentax phổ biến

Pentax cung cấp nhiều dòng máy thủy bình khác nhau, đáp ứng đa dạng nhu cầu sử dụng từ công trình dân dụng đến các dự án quy mô lớn. Một số dòng máy tiêu biểu gồm:

• Pentax AP Series: Dòng máy phổ thông, độ phóng đại 24x, 28x, 32x, thích hợp cho các công trình xây dựng dân dụng, cầu đường nhỏ.
• Pentax AL Series: Độ chính xác cao hơn, tích hợp bộ cân bằng tự động nhạy, phù hợp cho khảo sát địa hình, đo đạc thủy lợi, công trình lớn.
• Pentax Auto Level V Series: Thiết kế hiện đại, khả năng chống nước vượt trội, đáp ứng tốt các điều kiện môi trường khắc nghiệt.
• Pentax AT Series: Dòng máy chuyên dụng cho các dự án yêu cầu độ chính xác cực cao, thường dùng trong xây dựng cầu, đường cao tốc, sân bay.

Thông số kỹ thuật cơ bản của máy thủy bình Pentax

Ứng dụng thực tiễn của máy thủy bình Pentax

Máy thủy bình Pentax được sử dụng rộng rãi trong nhiều lĩnh vực nhờ sự linh hoạt và độ tin cậy cao:

• Khảo sát địa hình: Đo cao độ, lập bản đồ địa hình, kiểm tra độ dốc, xác định mực nước.
• Xây dựng công trình: Kiểm tra, kiểm soát cao độ nền móng, sàn, dầm, cột, đảm bảo đúng thiết kế kỹ thuật.
• Thi công cầu đường: Đo cao độ mặt đường, kiểm tra độ dốc, xác định điểm đặt cọc, mốc chuẩn.
• Thủy lợi, đê điều: Đo mực nước, kiểm tra cao trình bờ kè, đập, hệ thống kênh mương.
• Kiểm tra, nghiệm thu công trình: Đối chiếu cao độ thực tế với bản vẽ thiết kế, phục vụ công tác nghiệm thu, bàn giao.

Các lưu ý khi sử dụng và bảo quản máy thủy bình Pentax

• Hiệu chuẩn định kỳ: Đảm bảo máy luôn đạt độ chính xác cao nhất, tránh sai số do va đập hoặc thay đổi môi trường.
• Vệ sinh ống kính và thân máy: Sử dụng khăn mềm, tránh hóa chất mạnh để bảo vệ lớp phủ quang học.
• Bảo quản nơi khô ráo: Tránh để máy ở nơi ẩm ướt, nhiệt độ cao hoặc tiếp xúc trực tiếp với ánh nắng mặt trời trong thời gian dài.
• Kiểm tra phụ kiện đi kèm: Đảm bảo chân máy, mia đo, bọt thủy luôn trong tình trạng tốt, không bị cong vênh hoặc hư hỏng.
• Vận chuyển đúng cách: Sử dụng hộp đựng chuyên dụng, tránh va đập mạnh làm ảnh hưởng đến bộ phận cân bằng tự động.

So sánh máy thủy bình Pentax với các thương hiệu khác

Trên thị trường hiện nay, ngoài Pentax còn có các thương hiệu máy thủy bình nổi tiếng như Leica, Topcon, Nikon, Sokkia. Tuy nhiên, Pentax vẫn giữ được vị thế nhờ các yếu tố:

• Giá thành hợp lý: So với các thương hiệu châu Âu, Pentax có mức giá cạnh tranh hơn nhưng vẫn đảm bảo chất lượng tương đương.
• Độ bền và khả năng chống chịu: Máy Pentax được đánh giá cao về độ bền, khả năng chống nước, chống bụi, phù hợp với điều kiện công trường Việt Nam.
• Dễ bảo trì, sửa chữa: Linh kiện thay thế dễ tìm, chi phí bảo trì thấp, dịch vụ hậu mãi tốt.
• Chất lượng quang học: Ống kính Pentax cho hình ảnh rõ nét, độ phóng đại lớn, hỗ trợ đo đạc chính xác ở khoảng cách xa.

Những cải tiến công nghệ nổi bật trên máy thủy bình Pentax

• Bộ cân bằng tự động thế hệ mới: Tăng độ nhạy, giảm tối đa sai số do rung động hoặc tác động ngoại lực.
• Vật liệu chế tạo cao cấp: Sử dụng hợp kim nhôm siêu nhẹ, nhựa ABS chống va đập, kéo dài tuổi thọ máy.
• Lớp phủ quang học đa lớp: Giảm phản xạ, tăng độ truyền sáng, cho hình ảnh sắc nét ngay cả trong điều kiện ánh sáng yếu.
• Thiết kế chống nước, chống bụi chuẩn IPX6/IPX7: Đảm bảo máy hoạt động ổn định trong môi trường mưa, ẩm ướt hoặc nhiều bụi bẩn.
• Khả năng lấy nét nhanh: Hệ thống lấy nét cải tiến giúp thao tác đo đạc nhanh chóng, tiết kiệm thời gian thi công.

Tiêu chí lựa chọn máy thủy bình Pentax phù hợp

• Mục đích sử dụng: Xác định nhu cầu đo đạc (xây dựng dân dụng, cầu đường, thủy lợi, khảo sát địa hình) để chọn dòng máy có độ phóng đại và độ chính xác phù hợp.
• Điều kiện môi trường làm việc: Nếu thường xuyên làm việc ngoài trời, nên chọn máy có khả năng chống nước, chống bụi tốt.
• Ngân sách đầu tư: Pentax cung cấp nhiều phân khúc giá, từ phổ thông đến cao cấp, phù hợp với nhiều đối tượng khách hàng.
• Khả năng bảo trì, sửa chữa: Ưu tiên chọn máy dễ bảo trì, linh kiện thay thế sẵn có, dịch vụ hậu mãi tốt.
• Phụ kiện đi kèm: Kiểm tra các phụ kiện như chân máy, mia đo, hộp đựng, đảm bảo đầy đủ và chất lượng tốt.

Cấu tạo kỹ thuật và nguyên lý hoạt động

Máy thủy bình Pentax là thiết bị đo đạc chuyên dụng, nổi bật với cấu trúc kỹ thuật hiện đại, độ bền cao và khả năng làm việc ổn định trong nhiều điều kiện môi trường khác nhau. Để hiểu rõ hơn về đặc điểm kỹ thuật và nguyên lý hoạt động của thiết bị này, cần phân tích sâu từng bộ phận cấu thành cũng như các yếu tố công nghệ được tích hợp.

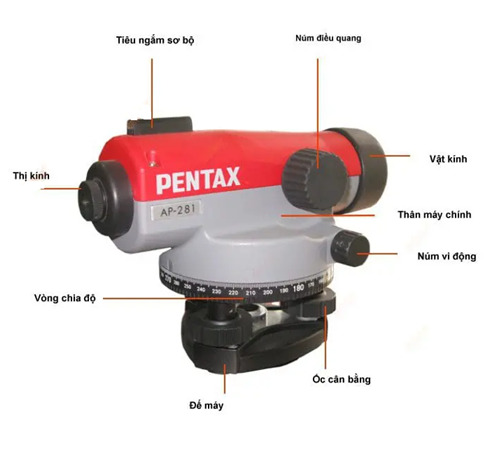

Cấu tạo máy thuỷ bình Pentax

1. Vật liệu chế tạo và thiết kế cơ khí

Thân máy được gia công từ hợp kim nhôm cao cấp, có khả năng chống ăn mòn hóa học và chịu lực tốt, giúp bảo vệ các linh kiện bên trong khỏi tác động của môi trường như bụi, nước, nhiệt độ cao hoặc thấp. Lớp sơn tĩnh điện phủ ngoài không chỉ tăng tính thẩm mỹ mà còn góp phần chống trầy xước, kéo dài tuổi thọ máy. Các chi tiết cơ khí như vít cân bằng, chân đế, núm điều chỉnh đều được thiết kế với độ chính xác cao, đảm bảo thao tác mượt mà và ổn định trong quá trình sử dụng lâu dài.

2. Hệ thống quang học đa lớp phủ

Pentax ứng dụng công nghệ thấu kính đa lớp phủ (multi-coated lens) trên toàn bộ hệ thống quang học, giúp tăng cường khả năng truyền sáng, giảm thiểu hiện tượng phản xạ nội bộ và quang sai màu. Nhờ đó, hình ảnh thu được qua ống kính luôn đạt độ sắc nét tối ưu, độ tương phản cao và hạn chế tối đa hiện tượng lóa sáng khi làm việc ngoài trời hoặc trong điều kiện ánh sáng yếu.

• Ống kính vật kính có đường kính lớn (32mm – 40mm), giúp thu nhận nhiều ánh sáng hơn, tăng cường khả năng quan sát mục tiêu ở khoảng cách xa.
• Hệ số phóng đại từ 20X đến 32X, cho phép người dùng dễ dàng nhận diện và đo đạc các chi tiết nhỏ trên mục tiêu mà không bị ảnh hưởng bởi khoảng cách.
• Hệ thống lăng kính đảo ảnh được tích hợp nhằm đảo chiều hình ảnh, giúp người dùng quan sát đúng chiều thực tế, thuận tiện cho thao tác đo đạc ngoài hiện trường.

3. Cơ chế cân bằng và hiệu chỉnh

Để đảm bảo độ chính xác tuyệt đối trong quá trình đo cao độ, máy thủy bình Pentax được trang bị hai loại bọt thủy:

• Bọt thủy tròn: Được đặt trên thân máy, giúp cân bằng sơ bộ thiết bị theo phương ngang một cách nhanh chóng.

Các vít cân bằng ba chân được thiết kế với bước ren mịn, cho phép điều chỉnh độ nghiêng của máy một cách linh hoạt và chính xác, đảm bảo mặt phẳng chuẩn trước khi tiến hành đo đạc.

4. Hệ thống cân bằng tự động (Compensator)

Điểm nhấn công nghệ của máy thủy bình Pentax chính là hệ thống cân bằng tự động – Compensator. Bộ phận này đóng vai trò tự động hiệu chỉnh sai số góc nghiêng của máy, đảm bảo đường ngắm luôn nằm ngang tuyệt đối, bất kể các tác động ngoại lực nhỏ hoặc rung động từ môi trường xung quanh.

• Cơ chế hoạt động: Compensator sử dụng hệ thống con lắc từ tính hoặc dây treo siêu bền, có khả năng dao động tự do trong phạm vi ±15’ đến ±18’. Khi máy bị nghiêng nhẹ, con lắc sẽ tự động điều chỉnh để đưa đường ngắm về vị trí cân bằng.
• Độ nhạy cao: Độ nhạy của compensator Pentax đạt mức 0.3” đến 0.5”, nghĩa là chỉ cần một rung động nhỏ hoặc thay đổi vị trí nhẹ, hệ thống đã có thể tự động cân bằng lại, giảm thiểu tối đa sai số do yếu tố khách quan.
• Khả năng chống rung: Nhờ thiết kế đặc biệt, compensator Pentax có thể hoạt động ổn định ngay cả khi chịu tác động rung động nhẹ từ mặt đất hoặc gió, giúp duy trì độ chính xác của phép đo trong thời gian dài.

5. Bộ phận lấy nét và điều chỉnh thị kính

Máy thủy bình Pentax được trang bị vòng lấy nét lớn với cơ chế chuyển động mượt mà, cho phép điều chỉnh tiêu cự nhanh chóng và chính xác. Thị kính có thể điều chỉnh diop phù hợp với từng người dùng, đảm bảo hình ảnh luôn rõ nét, không bị mỏi mắt khi làm việc liên tục.

• Khoảng lấy nét gần: Thường đạt từ 0.3m đến 0.5m, thuận tiện khi đo các mục tiêu ở khoảng cách gần mà không cần di chuyển máy nhiều lần.
• Thị kính chống sương mù: Một số model Pentax sử dụng công nghệ chống đọng sương, giúp duy trì độ trong suốt của hình ảnh ngay cả trong điều kiện thời tiết ẩm ướt.

6. Hệ thống chia độ và đọc số

Máy thủy bình Pentax tích hợp hệ thống chia độ ngang với vạch chia rõ ràng, giúp người dùng xác định chính xác góc quay của máy khi đo góc phương vị hoặc chuyển hướng ngắm. Các vạch chia được khắc laser hoặc in chìm, đảm bảo không bị mờ theo thời gian sử dụng.

• Vòng chia độ ngang: Cho phép quay máy 360°, thuận tiện cho việc đo đạc liên tục nhiều điểm mà không cần tháo lắp lại thiết bị.
• Chỉ thị đọc số lớn: Các thông số được hiển thị rõ ràng, dễ đọc ngay cả khi làm việc dưới ánh sáng mạnh hoặc trong điều kiện thiếu sáng.

7. Khả năng chống chịu môi trường

Pentax chú trọng đến khả năng làm việc ngoài trời, do đó các model máy thủy bình đều đạt tiêu chuẩn chống nước và chống bụi IPX6 hoặc cao hơn. Các khớp nối, gioăng cao su được gia công tỉ mỉ, ngăn nước và bụi xâm nhập vào bên trong, bảo vệ tối đa các linh kiện điện tử và quang học.

• Chịu nhiệt tốt: Máy hoạt động ổn định trong dải nhiệt độ rộng, từ -20°C đến +50°C, phù hợp với nhiều vùng khí hậu khác nhau.
• Chống sốc: Vỏ máy được thiết kế chống va đập, giảm thiểu hư hại khi rơi hoặc va chạm nhẹ trong quá trình vận chuyển, lắp đặt.

8. Nguyên lý hoạt động tổng thể

Khi vận hành, người dùng tiến hành cân bằng sơ bộ máy bằng bọt thủy tròn và dài, sau đó hệ thống compensator sẽ tự động điều chỉnh để đảm bảo đường ngắm nằm ngang tuyệt đối. Ánh sáng từ mục tiêu đi qua ống kính vật kính, được hội tụ và truyền qua hệ thống lăng kính đảo ảnh, sau đó đến thị kính để người dùng quan sát. Nhờ hệ số phóng đại lớn và thấu kính đa lớp phủ, hình ảnh mục tiêu luôn rõ nét, giúp việc đọc số trên mia thủy chuẩn xác.

Trong quá trình đo đạc, mọi sai số do rung động, nghiêng máy hoặc tác động ngoại lực đều được hệ thống compensator tự động hiệu chỉnh, đảm bảo kết quả đo có độ tin cậy cao. Người dùng chỉ cần điều chỉnh vòng lấy nét và đọc số trên mia, không cần thao tác phức tạp, tiết kiệm thời gian và công sức.

9. Một số đặc điểm nổi bật khác

• Khả năng tương thích phụ kiện: Máy thủy bình Pentax dễ dàng lắp đặt trên nhiều loại chân máy khác nhau nhờ thiết kế ren tiêu chuẩn quốc tế.
• Bảo trì, hiệu chuẩn đơn giản: Các bộ phận cơ khí và quang học được bố trí hợp lý, thuận tiện cho việc vệ sinh, bảo trì hoặc hiệu chuẩn định kỳ.
• Đa dạng model: Pentax cung cấp nhiều dòng máy với các thông số kỹ thuật khác nhau, đáp ứng nhu cầu từ khảo sát xây dựng cơ bản đến đo đạc địa hình chuyên sâu.

Thông số kỹ thuật chuyên sâu của các dòng máy thủy bình Pentax

Máy thủy bình Pentax là lựa chọn hàng đầu trong lĩnh vực đo đạc xây dựng và khảo sát địa hình nhờ sở hữu những thông số kỹ thuật vượt trội, đáp ứng yêu cầu khắt khe về độ chính xác, độ bền và khả năng thích ứng với nhiều điều kiện môi trường khác nhau. Dưới đây là phân tích chuyên sâu về các thông số kỹ thuật tiêu biểu của các dòng máy Pentax như AP-281, AP-224, AP-228, AP-230 – những model được ưa chuộng nhất trên thị trường hiện nay.

Độ phóng đại: 24X, 28X, 32X

• Độ phóng đại là yếu tố quyết định khả năng quan sát chi tiết của máy thủy bình. Các dòng Pentax cung cấp nhiều mức độ phóng đại khác nhau, phù hợp với từng nhu cầu sử dụng:
  • 24X: Thích hợp cho các công trình xây dựng dân dụng, đo đạc trong phạm vi vừa và nhỏ, nơi yêu cầu độ phóng đại vừa phải để đảm bảo trường nhìn rộng.
  • 28X, 32X: Đáp ứng tốt cho các dự án khảo sát địa hình quy mô lớn, đo đạc ngoài trời với khoảng cách xa, giúp quan sát mục tiêu rõ nét, giảm thiểu sai số do khoảng cách lớn.
  Độ phóng đại càng cao, khả năng nhận diện chi tiết mục tiêu càng tốt, song cũng đòi hỏi kỹ năng căn chỉnh và giữ máy ổn định cao hơn.

Độ chính xác đo cao: ±1.5mm/1km đo đi về

• Độ chính xác đo cao là tiêu chí quan trọng nhất đối với máy thủy bình. Các dòng như Pentax AP-281, AP-224, AP-228, AP-230 đạt độ chính xác ±1.5-2.0mm/1km đo đi về, thuộc nhóm cao nhất trên thị trường hiện nay.
  • Độ chính xác này đảm bảo sai số cực nhỏ khi đo cao độ trên quãng đường dài, lý tưởng cho các công trình yêu cầu độ chuẩn xác tuyệt đối như xây dựng cầu đường, thủy lợi, nhà cao tầng.
  • Khả năng duy trì độ chính xác ổn định trong nhiều điều kiện môi trường khác nhau, kể cả khi nhiệt độ, độ ẩm thay đổi.
  Đây là yếu tố then chốt giúp Pentax được tin dùng trong các dự án trọng điểm, nơi mọi sai số đều có thể dẫn đến hậu quả nghiêm trọng về kỹ thuật và tài chính.

Đường kính vật kính: 32mm – 40mm

• Đường kính vật kính lớn (32mm – 40mm) giúp thu nhận nhiều ánh sáng hơn, tăng độ sáng và độ nét của ảnh quan sát, đặc biệt hữu ích khi làm việc trong điều kiện ánh sáng yếu hoặc trời nhiều mây.
  • Vật kính lớn còn giúp trường nhìn rộng hơn, hỗ trợ thao tác ngắm mục tiêu nhanh và chính xác.
  • Đối với các dòng máy cao cấp như AP-230, vật kính 40mm mang lại lợi thế vượt trội khi đo đạc ở khoảng cách xa hoặc trong môi trường ánh sáng phức tạp.

Phạm vi làm việc của compensator: ±15’ đến ±18’

• Compensator (bộ tự động cân bằng) là thành phần cốt lõi giúp máy thủy bình Pentax tự động điều chỉnh để duy trì đường ngắm nằm ngang, loại bỏ sai số do rung lắc hoặc đặt máy chưa chuẩn.
  • Phạm vi làm việc rộng (±15’ đến ±18’) cho phép máy hoạt động ổn định ngay cả khi chân máy đặt trên nền đất không bằng phẳng hoặc bị tác động ngoại lực nhẹ.
  • Hệ thống compensator của Pentax sử dụng cơ chế con lắc từ tính hoặc dây treo, đảm bảo độ nhạy và độ bền cao, giảm thiểu tối đa sai số do yếu tố ngoại cảnh.
  Khả năng tự cân bằng nhanh và chính xác là ưu điểm lớn, giúp rút ngắn thời gian thao tác và nâng cao hiệu suất làm việc thực tế.

Độ nhạy bọt thủy tròn: 8’/2mm

• Bọt thủy tròn với độ nhạy 8’/2mm cho phép người dùng dễ dàng căn chỉnh máy về vị trí cân bằng trước khi tiến hành đo đạc.
  • Độ nhạy cao giúp phát hiện và điều chỉnh các sai lệch nhỏ, đảm bảo đường ngắm luôn nằm ngang tuyệt đối.
  • Đây là thông số quan trọng đối với các kỹ sư, kỹ thuật viên yêu cầu độ chính xác cao trong từng phép đo.

Khoảng cách lấy nét tối thiểu: 0.3m – 0.5m

• Khoảng cách lấy nét tối thiểu nhỏ (0.3m – 0.5m) giúp máy Pentax linh hoạt khi đo đạc ở không gian hẹp, gần các vật cản hoặc trong nhà.
  • Khả năng lấy nét gần giúp thao tác kiểm tra, căn chỉnh máy trở nên dễ dàng hơn, đặc biệt hữu ích khi kiểm tra thiết bị hoặc đo các điểm gần chân máy.

Trọng lượng máy: 1.2kg – 1.7kg

• Trọng lượng nhẹ (1.2kg – 1.7kg) giúp máy dễ dàng di chuyển, lắp đặt và thao tác trong nhiều điều kiện địa hình khác nhau.
  • Thiết kế nhỏ gọn nhưng vẫn đảm bảo độ chắc chắn, chống va đập tốt, phù hợp cho cả công việc ngoài trời lẫn trong nhà xưởng.
  • Trọng lượng hợp lý giúp giảm mệt mỏi cho người sử dụng khi phải di chuyển nhiều hoặc làm việc liên tục trong thời gian dài.

Tiêu chuẩn chống nước, bụi: IPX6

• Tiêu chuẩn IPX6 đảm bảo máy thủy bình Pentax có khả năng chống nước mạnh mẽ, chịu được tia nước áp lực cao từ mọi hướng, đồng thời chống bụi hiệu quả.
  • Máy có thể hoạt động ổn định trong điều kiện mưa lớn, môi trường ẩm ướt, nhiều bụi bẩn mà không ảnh hưởng đến độ chính xác và tuổi thọ thiết bị.
  • Đây là yếu tố quan trọng giúp Pentax trở thành lựa chọn hàng đầu cho các công trình ngoài trời, công trường xây dựng, khảo sát địa hình khắc nghiệt.
  Khả năng chống chịu môi trường vượt trội giúp giảm thiểu chi phí bảo trì, sửa chữa và kéo dài tuổi thọ máy.

Bảng thông số kỹ thuật tiêu biểu của các dòng máy thủy bình Pentax

Ứng dụng thực tế của các dòng máy thủy bình Pentax

• Đo đạc xây dựng dân dụng: Các model như Pentax AL-24, AP-281 với độ phóng đại vừa phải, trọng lượng nhẹ, dễ thao tác, phù hợp cho các công trình nhà ở, đường nội bộ, san lấp mặt bằng.
• Khảo sát địa hình quy mô lớn: Dòng Pentax AL-32, AP-311 với độ phóng đại cao, độ chính xác vượt trội, vật kính lớn, thích hợp cho các dự án cầu đường, thủy lợi, khảo sát địa hình phức tạp, đo đạc ngoài trời ở khoảng cách xa.
• Làm việc trong môi trường khắc nghiệt: Tiêu chuẩn IPX6 giúp máy hoạt động ổn định trong điều kiện mưa, bụi, ẩm ướt, đảm bảo tiến độ công trình không bị gián đoạn do thời tiết.
• Kiểm tra, hiệu chuẩn thiết bị đo đạc: Khoảng cách lấy nét tối thiểu nhỏ giúp dễ dàng kiểm tra, căn chỉnh máy hoặc đo các điểm gần, tăng tính linh hoạt trong sử dụng.

Ưu điểm nổi bật về mặt kỹ thuật

• Độ chính xác cao:

  Máy thủy bình Pentax nổi bật với độ chính xác đo vượt trội, đáp ứng các yêu cầu khắt khe trong đo đạc xây dựng, trắc địa và khảo sát địa hình. Hệ thống quang học sử dụng thấu kính chất lượng cao, phủ đa lớp chống phản xạ, giúp hình ảnh sắc nét, độ tương phản cao ngay cả trong điều kiện ánh sáng yếu. Đặc biệt, compensator tự động với cơ chế treo từ hoặc dây kim loại siêu bền, có khả năng tự động cân bằng trong phạm vi ±15’, giúp loại bỏ tối đa sai số do rung lắc, gió mạnh hoặc nền đất không ổn định. Sai số đo góc và đo cao luôn được kiểm soát ở mức tối thiểu (thường đạt 1.5mm/1km đo đi về), đảm bảo kết quả đo tin cậy cho các công trình yêu cầu độ chính xác cao như cầu đường, thủy lợi, hạ tầng kỹ thuật.

• Khả năng chống chịu môi trường:

  Pentax được thiết kế để hoạt động bền bỉ trong các điều kiện môi trường khắc nghiệt. Với tiêu chuẩn chống nước IPX6, máy có thể chịu được tia nước mạnh từ mọi hướng, bảo vệ hoàn hảo các linh kiện bên trong khỏi nước mưa, bụi bẩn và bùn đất. Vỏ ngoài phủ sơn tĩnh điện chống ăn mòn, các gioăng cao su tại các vị trí then chốt giúp ngăn nước và bụi xâm nhập. Máy vận hành ổn định trong dải nhiệt độ rộng từ -20°C đến +50°C, phù hợp với khí hậu nhiệt đới, vùng núi cao hoặc khu vực ven biển có độ ẩm lớn. Nhờ đó, Pentax luôn đảm bảo hiệu suất đo đạc liên tục, không bị gián đoạn bởi điều kiện thời tiết bất lợi.

• Thiết kế thân thiện người dùng:

  Pentax chú trọng tối ưu hóa trải nghiệm sử dụng cho kỹ sư đo đạc. Các núm chỉnh nét lớn, bọc cao su chống trượt, dễ thao tác ngay cả khi đeo găng tay bảo hộ. Núm xoay ngang và vít cân bằng được bố trí khoa học, thuận tiện cho việc căn chỉnh nhanh trên địa hình phức tạp. Thang đo chia vạch rõ ràng, khắc laser chống mờ, giúp người dùng dễ dàng đọc số liệu chính xác. Ống ngắm có thể điều chỉnh diop phù hợp với từng người, giảm mỏi mắt khi làm việc lâu dài. Ngoài ra, một số model còn tích hợp gương ngắm phụ hoặc ống thủy tròn có đèn LED hỗ trợ làm việc ban đêm hoặc trong điều kiện thiếu sáng.

• Khả năng lấy nét gần:

  Một ưu điểm nổi bật của Pentax là khả năng lấy nét ở khoảng cách rất gần, chỉ từ 0.3m đến 0.5m (tùy model). Tính năng này cực kỳ hữu ích khi đo đạc trong không gian hẹp, như trong nhà xưởng, tầng hầm, khu vực nhiều vật cản hoặc khi cần kiểm tra cao độ tại các vị trí sát chân máy. Khả năng lấy nét gần cũng hỗ trợ tốt cho các công tác kiểm tra, hiệu chỉnh máy móc, thiết bị xây dựng, giúp tiết kiệm thời gian di chuyển và tăng hiệu quả công việc.

• Độ bền cơ học cao:

  Pentax sử dụng vỏ máy hợp kim nhôm cao cấp, vừa nhẹ vừa cứng, chống va đập tốt khi rơi từ độ cao vừa phải hoặc va chạm trong quá trình vận chuyển. Các chi tiết cơ khí như bánh răng, trục quay, vít chỉnh đều được gia công chính xác trên máy CNC, đảm bảo độ bền lâu dài và vận hành mượt mà. Bề mặt vỏ máy được xử lý anod hóa chống oxy hóa, tăng tuổi thọ khi làm việc ngoài trời. Các khớp nối, bản lề, vít khóa đều được kiểm tra nghiêm ngặt về độ bền, giúp máy duy trì hiệu suất ổn định sau nhiều năm sử dụng liên tục.

Những điểm mạnh kỹ thuật khác của Pentax

• Ống kính chống mờ sương: Công nghệ xử lý chống đọng sương bên trong ống kính giúp máy hoạt động ổn định khi chuyển đổi giữa các môi trường nhiệt độ khác nhau, hạn chế hiện tượng mờ ống kính do chênh lệch nhiệt độ và độ ẩm.
• Chân đế tiêu chuẩn quốc tế: Tương thích với hầu hết các loại chân máy trên thị trường, giúp dễ dàng thay thế, lắp đặt và di chuyển giữa các vị trí đo.
• Ống thủy tròn độ nhạy cao: Độ nhạy đạt 8’/2mm, giúp căn chỉnh máy nhanh và chính xác trên mọi địa hình, giảm thời gian chuẩn bị trước khi đo.
• Hệ thống bảo vệ sốc: Một số model cao cấp tích hợp hệ thống giảm chấn, bảo vệ compensator và ống kính khỏi tác động của rung động mạnh hoặc va đập bất ngờ.
• Hiệu chuẩn dễ dàng: Thiết kế cho phép người dùng tự kiểm tra và hiệu chuẩn nhanh tại công trường, không cần dụng cụ chuyên dụng phức tạp, tiết kiệm chi phí bảo trì.

Lý do Pentax được ưa chuộng trên thị trường

• Độ tin cậy cao: Được kiểm định nghiêm ngặt về chất lượng, Pentax luôn duy trì hiệu suất ổn định trong thời gian dài, ít hỏng hóc, giảm thiểu chi phí bảo trì.
• Dễ sử dụng, đào tạo nhanh: Thiết kế giao diện thân thiện, thao tác đơn giản, phù hợp cả với người mới bắt đầu lẫn kỹ sư chuyên nghiệp.
• Hỗ trợ kỹ thuật tốt: Hệ thống đại lý, trung tâm bảo hành rộng khắp, linh kiện thay thế dễ tìm, dịch vụ hậu mãi chuyên nghiệp.
• Giá thành hợp lý: So với các thương hiệu cùng phân khúc, Pentax có mức giá cạnh tranh, phù hợp với ngân sách của nhiều doanh nghiệp và cá nhân.

Ứng dụng thực tiễn và khả năng mở rộng

Máy thủy bình Pentax là thiết bị đo đạc chuyên dụng, đóng vai trò không thể thay thế trong nhiều lĩnh vực kỹ thuật và xây dựng hiện đại. Sự đa dạng về chủng loại, khả năng tích hợp công nghệ mới cùng độ chính xác cao đã giúp Pentax trở thành lựa chọn hàng đầu của các kỹ sư, chuyên gia đo đạc và quản lý dự án.

Ứng dụng thực tiễn trong các lĩnh vực kỹ thuật

Máy thủy bình Pentax được ứng dụng rộng rãi trong các hoạt động đo đạc và kiểm tra kỹ thuật, cụ thể:

• Xây dựng dân dụng: Đảm bảo kiểm soát cao độ, xác định mặt phẳng nền móng, kiểm tra độ phẳng của sàn, tường, trần trong quá trình thi công và hoàn thiện công trình.
• Thi công cầu đường: Đo cao độ mặt đường, kiểm tra độ dốc, xác định vị trí các điểm khống chế, phục vụ công tác trải nhựa, đổ bê tông, lắp đặt hệ thống thoát nước.
• Khảo sát địa hình: Đo vẽ bản đồ địa hình, xác định điểm cao thấp, phục vụ thiết kế quy hoạch, lập dự án đầu tư xây dựng.
• Kiểm tra lún công trình: Theo dõi biến dạng, lún sụt của nền móng, công trình cao tầng, cầu cống, đê điều, giúp phát hiện và xử lý kịp thời các nguy cơ mất an toàn.
• Kiểm tra lắp đặt máy móc công nghiệp: Đảm bảo vị trí, cao độ, độ phẳng khi lắp đặt các thiết bị công nghiệp lớn như máy CNC, dây chuyền sản xuất, hệ thống băng tải.
• Kiểm tra độ phẳng mặt sàn: Đáp ứng yêu cầu kiểm soát chất lượng sàn nhà xưởng, trung tâm thương mại, kho bãi, phòng sạch công nghiệp.

Khả năng mở rộng nhờ tích hợp phụ kiện chuyên dụng

Máy thủy bình Pentax không chỉ nổi bật ở độ chính xác mà còn ở khả năng mở rộng phạm vi ứng dụng nhờ sự kết hợp linh hoạt với các phụ kiện hiện đại:

• Mia nhôm: Được chế tạo từ hợp kim nhôm nhẹ, bền, không bị cong vênh, giúp đo cao độ chính xác, dễ dàng vận chuyển và thao tác ngoài công trường.
• Chân máy hợp kim: Đảm bảo độ ổn định tuyệt đối cho máy thủy bình trong mọi điều kiện địa hình, giảm thiểu sai số do rung động hoặc bề mặt không bằng phẳng.
• Bộ đo góc điện tử: Hỗ trợ đo góc nghiêng, xác định phương vị, phục vụ các bài toán đo đạc phức tạp như đo lưới khống chế, đo góc chuyển trục, đo góc nghiêng mái dốc.

Sự kết hợp này giúp Pentax đáp ứng linh hoạt các yêu cầu đo đạc từ đơn giản đến phức tạp, phù hợp với nhiều quy mô và loại hình dự án khác nhau.

Khả năng tích hợp công nghệ số hóa và tự động hóa

Một trong những điểm mạnh nổi bật của máy thủy bình Pentax là khả năng tích hợp các thiết bị công nghệ cao, nâng tầm hiệu quả và độ chính xác trong công tác đo đạc:

• Gắn camera kỹ thuật số: Cho phép ghi lại hình ảnh thực tế tại vị trí đo, hỗ trợ đối chiếu, kiểm tra hiện trường, lưu trữ hồ sơ kỹ thuật, phục vụ công tác nghiệm thu và kiểm tra chất lượng.
• Thiết bị ghi dữ liệu điện tử (Data Logger): Tự động lưu trữ các thông số đo đạc, giảm thiểu sai sót do ghi chép thủ công, đồng thời hỗ trợ truyền tải dữ liệu nhanh chóng về trung tâm quản lý dự án hoặc hệ thống phần mềm phân tích.
• Kết nối máy tính, phần mềm chuyên dụng: Cho phép xuất dữ liệu trực tiếp sang các phần mềm xử lý số liệu như AutoCAD, Civil 3D, GIS, giúp rút ngắn thời gian xử lý, tăng hiệu quả phân tích và lập báo cáo.

Nhờ các tính năng này, máy thủy bình Pentax không chỉ phục vụ tốt các công tác đo đạc truyền thống mà còn đáp ứng yêu cầu số hóa, tự động hóa trong quản lý dự án xây dựng hiện đại.

Khả năng đáp ứng các yêu cầu đo đạc phức tạp

Với thiết kế tối ưu và khả năng mở rộng, Pentax có thể thực hiện các nhiệm vụ đo đạc phức tạp mà các dòng máy thông thường khó đáp ứng:

• Đo lưới khống chế cao độ: Thiết lập hệ thống điểm mốc cao độ chuẩn xác cho các dự án quy mô lớn như sân bay, cảng biển, khu công nghiệp.
• Đo chuyển trục công trình: Đảm bảo độ chính xác tuyệt đối khi chuyển trục từ bản vẽ ra thực địa, phục vụ thi công các kết cấu lớn, phức tạp.
• Đo kiểm tra biến dạng công trình: Theo dõi các chuyển vị nhỏ theo thời gian, phát hiện sớm các dấu hiệu lún, nghiêng, nứt gãy để có biện pháp xử lý kịp thời.
• Đo kiểm tra độ phẳng, độ nghiêng sàn: Đáp ứng tiêu chuẩn kỹ thuật khắt khe trong xây dựng nhà xưởng, phòng sạch, sàn công nghiệp.

Khả năng tích hợp vào hệ thống quản lý dự án và kiểm soát chất lượng

Máy thủy bình Pentax với khả năng lưu trữ và truyền tải dữ liệu đo đạc nhanh chóng, chính xác đã trở thành công cụ đắc lực trong quản lý dự án xây dựng hiện đại. Dữ liệu đo đạc được đồng bộ hóa với hệ thống quản lý, giúp các nhà thầu, chủ đầu tư dễ dàng kiểm soát tiến độ, chất lượng và phát hiện kịp thời các sai lệch so với thiết kế.

Ngoài ra, việc tích hợp dữ liệu đo đạc với các phần mềm BIM (Building Information Modeling) còn giúp nâng cao hiệu quả phối hợp giữa các bộ phận thiết kế, thi công, giám sát và nghiệm thu, góp phần tối ưu hóa quy trình xây dựng và vận hành công trình.

Khả năng thích ứng với điều kiện môi trường khắc nghiệt

Máy thủy bình Pentax được thiết kế với khả năng chống bụi, chống nước, chịu va đập tốt, phù hợp với điều kiện làm việc ngoài trời, môi trường công trường khắc nghiệt. Điều này giúp thiết bị duy trì độ chính xác và tuổi thọ cao, giảm thiểu chi phí bảo trì, sửa chữa.

Nhờ đó, Pentax luôn là lựa chọn ưu tiên cho các dự án lớn, yêu cầu độ bền và độ tin cậy cao trong suốt quá trình thi công và vận hành.
>>>Xem thêm: Máy thuỷ bình Hi-Target

Những lưu ý khi sử dụng và bảo quản máy thủy bình Pentax

Máy thủy bình Pentax là thiết bị đo đạc chuyên dụng, đòi hỏi người sử dụng phải nắm vững các nguyên tắc vận hành và bảo quản để đảm bảo độ chính xác cũng như tuổi thọ của thiết bị. Dưới đây là những lưu ý chuyên sâu dành cho kỹ sư, cán bộ đo đạc khi sử dụng và bảo quản máy thủy bình Pentax:

• Kiểm tra và hiệu chỉnh bọt thủy trước khi đo Bọt thủy là bộ phận quan trọng giúp xác định vị trí cân bằng của máy. Trước mỗi lần đo, cần thực hiện các bước sau:
  • Đặt máy lên chân đế vững chắc, điều chỉnh các vít cân bằng để bọt thủy nằm chính giữa vòng tròn.
  • Kiểm tra lại bọt thủy sau khi xoay máy 180 độ để đảm bảo máy không bị nghiêng do chân đế hoặc mặt phẳng đặt máy không ổn định.
  • Nếu bọt thủy không trở về vị trí trung tâm sau khi xoay, cần tiến hành hiệu chỉnh lại bằng vít hiệu chỉnh chuyên dụng.
  • Định kỳ kiểm tra độ chính xác của bọt thủy bằng thiết bị kiểm chuẩn chuyên nghiệp, đặc biệt khi máy đã sử dụng lâu ngày hoặc có dấu hiệu sai số.
• Tránh va đập mạnh, không để máy tiếp xúc trực tiếp với nước mưa hoặc hóa chất ăn mòn Máy thủy bình Pentax có cấu tạo cơ khí và quang học chính xác, dễ bị ảnh hưởng bởi các tác động vật lý và hóa học:
  • Luôn vận chuyển máy trong hộp chống sốc, hạn chế tối đa việc rơi, va chạm mạnh.
  • Không đặt máy ở nơi có nguy cơ bị đổ, lăn hoặc va chạm với các vật cứng khác.
  • Trong điều kiện làm việc ngoài trời, sử dụng dù che hoặc bạt phủ để tránh nước mưa trực tiếp rơi vào máy.
  • Tránh xa các khu vực có hóa chất ăn mòn như axit, dung môi hữu cơ, vì các hóa chất này có thể làm hỏng lớp phủ bảo vệ thấu kính và các bộ phận kim loại.
  • Nếu máy bị ướt, cần lau khô ngay bằng khăn mềm, sau đó để máy ở nơi khô ráo, thông thoáng trước khi cất vào hộp.
• Vệ sinh thấu kính đúng cách Thấu kính là bộ phận quyết định chất lượng hình ảnh và độ chính xác khi đo. Việc vệ sinh cần tuân thủ các nguyên tắc sau:
  • Chỉ sử dụng khăn mềm chuyên dụng cho thiết bị quang học, tuyệt đối không dùng giấy vệ sinh, khăn giấy thông thường hoặc vật sắc nhọn.
  • Nếu có bụi bẩn, dùng chổi lông mềm hoặc bóng thổi khí để làm sạch trước khi lau bằng khăn.
  • Đối với vết bẩn cứng đầu, có thể dùng dung dịch vệ sinh thấu kính chuyên dụng, nhỏ một lượng vừa đủ lên khăn rồi lau nhẹ nhàng theo vòng tròn từ tâm ra ngoài.
  • Không dùng lực mạnh khi lau để tránh làm xước bề mặt thấu kính hoặc làm lệch hệ thống quang học bên trong.
  • Sau khi vệ sinh, kiểm tra lại bằng mắt thường hoặc kính lúp để đảm bảo không còn vết bẩn hoặc vết xước.
• Bảo quản máy trong hộp chống sốc, nơi khô ráo, tránh ánh nắng trực tiếp Điều kiện bảo quản ảnh hưởng lớn đến tuổi thọ và độ ổn định của máy:
  • Sau khi sử dụng, luôn đặt máy vào hộp chống sốc chuyên dụng, đảm bảo các phụ kiện như chân đế, ốc vít, thước đo cũng được sắp xếp gọn gàng.
  • Chọn nơi cất giữ khô ráo, thoáng mát, tránh xa nguồn nhiệt, độ ẩm cao hoặc ánh nắng trực tiếp.
  • Không để máy gần các thiết bị phát nhiệt như lò sưởi, máy sấy hoặc trong cốp xe dưới trời nắng nóng.
  • Đối với môi trường có độ ẩm cao, nên đặt thêm túi hút ẩm silica gel trong hộp máy để hạn chế hiện tượng ngưng tụ hơi nước bên trong thiết bị.
  • Định kỳ kiểm tra hộp đựng, gioăng cao su và các lớp lót chống sốc để đảm bảo chức năng bảo vệ máy luôn ở trạng thái tốt nhất.
• Định kỳ kiểm tra, bảo dưỡng hệ thống compensator và các vít cân bằng Hệ thống compensator (bù nghiêng tự động) và các vít cân bằng là những bộ phận then chốt đảm bảo độ chính xác của máy thủy bình Pentax:
  • Định kỳ (ít nhất 3-6 tháng/lần hoặc sau mỗi đợt sử dụng dài ngày), kiểm tra hoạt động của compensator bằng cách lắc nhẹ máy và quan sát sự ổn định của bọt thủy cũng như hình ảnh qua ống kính.
  • Nếu phát hiện hiện tượng bọt thủy di chuyển chậm, không trở về vị trí cân bằng hoặc hình ảnh bị rung, cần mang máy đến trung tâm bảo hành hoặc kỹ thuật viên chuyên nghiệp để kiểm tra, hiệu chỉnh lại.
  • Các vít cân bằng cần được vặn nhẹ nhàng, không siết quá chặt hoặc để quá lỏng, tránh làm hỏng ren hoặc biến dạng chân đế.
  • Bôi trơn nhẹ các vít cân bằng bằng dầu chuyên dụng nếu cảm thấy bị rít, nhưng không để dầu dính vào các bộ phận quang học hoặc bề mặt máy.
  • Ghi chép lại lịch sử bảo dưỡng, sửa chữa để tiện theo dõi tình trạng thiết bị và có kế hoạch kiểm tra định kỳ hợp lý.

Một số lưu ý chuyên sâu khác khi sử dụng máy thủy bình Pentax

• Hiệu chuẩn máy định kỳ Để đảm bảo độ chính xác lâu dài, nên gửi máy đến các trung tâm hiệu chuẩn được ủy quyền để kiểm tra và hiệu chỉnh toàn bộ hệ thống quang học, cơ khí và điện tử theo tiêu chuẩn của nhà sản xuất.
• Kiểm tra phụ kiện đi kèm Chân máy, thước đo, ốc vít, bọt thủy phụ... đều cần được kiểm tra, vệ sinh và bảo quản đúng cách. Đảm bảo chân máy luôn chắc chắn, không bị cong vênh hoặc lỏng lẻo, thước đo không bị cong, mòn số.
• Ghi nhật ký sử dụng Đối với các dự án lớn, nên ghi lại nhật ký sử dụng máy, bao gồm thời gian, địa điểm, người sử dụng, tình trạng máy trước và sau khi đo, các sự cố phát sinh (nếu có) để dễ dàng truy xuất thông tin khi cần thiết.
• Đào tạo người sử dụng Chỉ những người đã được đào tạo bài bản về sử dụng máy thủy bình Pentax mới nên vận hành thiết bị. Việc sử dụng sai cách có thể gây ra sai số lớn hoặc làm hỏng máy.
• Tuân thủ hướng dẫn của nhà sản xuất Luôn đọc kỹ và tuân thủ các hướng dẫn sử dụng, bảo quản, bảo dưỡng đi kèm máy. Nếu có thắc mắc hoặc sự cố, liên hệ ngay với trung tâm bảo hành hoặc đại lý ủy quyền của Pentax để được hỗ trợ kịp thời.

Bảng kiểm tra nhanh khi sử dụng và bảo quản máy thủy bình Pentax

>>>Xem thêm: Kiểm định máy thuỷ bình
Ngoài cung cấp máy thuỷ bình, Trắc địa Global cung cấp các thiết bị đo đạc như: Máy toàn đạc điện tử, Máy GPS RTK, Máy cân bằng laser, Bộ đàm cầm tay, ...
