Máy thủy bình Satlab SAL32

Giới thiệu tổng quan về máy thủy bình Satlab SAL32

Máy thủy bình Satlab SAL32 là thiết bị đo cao độ chuyên nghiệp, được thiết kế nhằm phục vụ các công tác đo đạc, kiểm tra và thi công trong lĩnh vực xây dựng, cầu đường, thủy lợi và các dự án hạ tầng kỹ thuật. Sản phẩm này nổi bật nhờ sự kết hợp giữa công nghệ quang học tiên tiến và hệ thống tự động cân bằng, mang lại độ chính xác cao, độ bền vượt trội cùng khả năng vận hành ổn định trong nhiều điều kiện môi trường khác nhau.

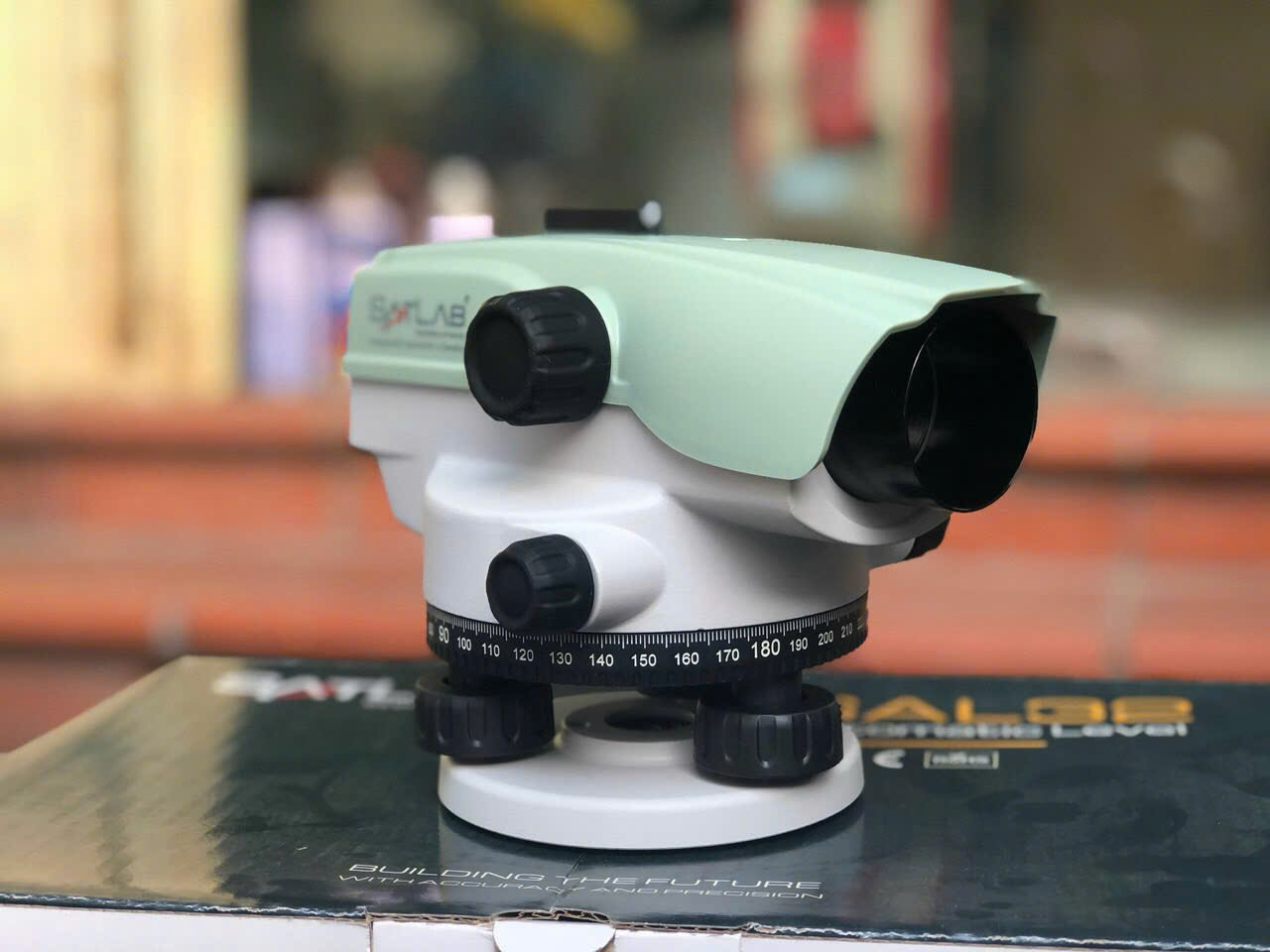

Máy thuỷ bình Satlab SAL32

Đặc điểm kỹ thuật nổi bật của Satlab SAL32

• Ống kính quang học chất lượng cao: Được trang bị ống kính với độ phóng đại lên tới 32X, Satlab SAL32 cho phép quan sát mục tiêu rõ nét ở khoảng cách xa, giảm thiểu sai số do hiện tượng khúc xạ hoặc điều kiện ánh sáng yếu.
• Hệ thống tự động cân bằng (Compensator): Sử dụng bộ bù nghiêng từ tính với độ nhạy cao, máy có khả năng tự động điều chỉnh vị trí cân bằng, đảm bảo kết quả đo luôn ổn định và chính xác ngay cả khi đặt trên nền đất không hoàn toàn bằng phẳng.
• Độ chính xác đo cao: Độ chính xác đo chênh cao tiêu chuẩn đạt tới ±1.0 mm/km chạy đo, đáp ứng tốt các yêu cầu khắt khe trong thi công và kiểm tra cao độ công trình.
• Khả năng chống chịu môi trường: Máy đạt chuẩn chống nước và bụi IP54, cho phép hoạt động bền bỉ trong điều kiện thời tiết khắc nghiệt như mưa, bụi hoặc nhiệt độ cao.
• Thiết kế thân thiện với người dùng: Thân máy nhỏ gọn, trọng lượng nhẹ, dễ dàng di chuyển và lắp đặt. Các núm điều chỉnh được bố trí hợp lý, thuận tiện cho thao tác nhanh và chính xác.

Cấu tạo và nguyên lý hoạt động

Satlab SAL32 gồm các bộ phận chính: ống kính quang học, hệ thống bù nghiêng tự động, bàn độ ngang, ốc cân bằng, chân máy và thước đo. Ống kính được chế tạo từ vật liệu quang học cao cấp, phủ lớp chống phản xạ giúp tăng cường độ sáng và độ nét hình ảnh. Hệ thống bù nghiêng sử dụng con lắc từ tính, tự động điều chỉnh vị trí ống kính về phương nằm ngang khi máy bị nghiêng trong phạm vi cho phép (thường ±15’).

Khi vận hành, người dùng chỉ cần đặt máy lên chân ba, cân bằng sơ bộ bằng bọt thủy tròn, sau đó hệ thống bù nghiêng sẽ tự động hiệu chỉnh chính xác. Việc ngắm mục tiêu và đọc số trên thước đo được thực hiện qua thị kính với độ phóng đại lớn, giúp giảm thiểu sai số do chủ quan của người đo.

Ứng dụng thực tiễn trong đo đạc và xây dựng

Satlab SAL32 được sử dụng rộng rãi trong các công tác:

• Truyền cao độ: Đảm bảo độ chính xác tuyệt đối khi truyền mốc cao độ từ điểm gốc ra các vị trí thi công, phục vụ công tác san lấp, đổ bê tông, lắp đặt kết cấu.
• Kiểm tra cao độ: Đo kiểm tra cao độ các hạng mục công trình như nền móng, mặt đường, hệ thống thoát nước, đảm bảo tuân thủ thiết kế kỹ thuật.
• Đo vẽ địa hình: Kết hợp với thước đo chuyên dụng để lập bản đồ địa hình, khảo sát mặt bằng phục vụ thiết kế và quy hoạch.
• Thi công cầu đường, thủy lợi: Đo kiểm tra độ dốc, cao độ dọc tuyến, kiểm soát chất lượng thi công các công trình giao thông, thủy lợi.

Ưu điểm vượt trội so với các dòng máy cùng phân khúc

• Độ ổn định và tin cậy: Hệ thống bù nghiêng tự động có khả năng chống rung, chống sốc tốt, duy trì độ chính xác cao ngay cả khi làm việc trên nền đất yếu hoặc rung động nhẹ.
• Hiệu suất làm việc cao: Tốc độ cân bằng nhanh, thao tác đơn giản giúp rút ngắn thời gian đo đạc, tăng hiệu quả công việc trên công trường.
• Khả năng thích ứng môi trường: Vật liệu chế tạo cao cấp, chống ăn mòn, chịu được va đập và tác động của thời tiết, đảm bảo tuổi thọ lâu dài.
• Chi phí vận hành hợp lý: Không yêu cầu bảo trì phức tạp, phụ kiện thay thế dễ tìm, tiết kiệm chi phí đầu tư và vận hành cho doanh nghiệp.

Quy trình sử dụng và bảo quản máy thủy bình Satlab SAL32

• Lắp đặt máy: Đặt máy lên chân ba chắc chắn, điều chỉnh chiều cao phù hợp với vị trí đo. Sử dụng bọt thủy tròn để cân bằng sơ bộ trước khi vận hành.
• Hiệu chỉnh và đo đạc: Sau khi cân bằng, ngắm mục tiêu qua thị kính, điều chỉnh tiêu cự để hình ảnh rõ nét nhất. Đọc số trên thước đo và ghi chép kết quả chính xác.
• Bảo quản sau sử dụng: Vệ sinh máy bằng khăn mềm, tránh để bụi bẩn hoặc nước mưa bám vào các bộ phận quang học. Bảo quản máy trong hộp chuyên dụng, đặt nơi khô ráo, tránh va đập mạnh.
• Bảo trì định kỳ: Kiểm tra, hiệu chỉnh lại bộ bù nghiêng và các bộ phận chuyển động sau mỗi đợt sử dụng dài ngày hoặc khi phát hiện sai số bất thường.

>>>Xem thêm: Máy thuỷ bình Leica

Thông số kỹ thuật nổi bật của Satlab SAL32

Satlab SAL32 là dòng máy thủy bình tự động cao cấp, được thiết kế để đáp ứng các yêu cầu khắt khe trong lĩnh vực đo đạc địa hình, xây dựng và khảo sát công trình. Với những thông số kỹ thuật vượt trội, thiết bị này mang lại hiệu suất làm việc ổn định, độ chính xác cao và khả năng thích nghi tốt với nhiều điều kiện môi trường khác nhau.

Máy thuỷ bình Satlab SAL32

Độ phóng đại ống kính 32x – Quan sát chi tiết, đo đạc chính xác

Máy được trang bị ống kính phóng đại 32x, cho phép người dùng quan sát mục tiêu rõ nét ngay cả ở khoảng cách xa. Độ phóng đại này rất phù hợp cho các công việc đo đạc trên địa hình rộng lớn, nơi yêu cầu phải xác định chính xác các điểm mốc ở xa. Ngoài ra, hệ thống quang học chất lượng cao của Satlab SAL32 giúp giảm thiểu hiện tượng quang sai, đảm bảo hình ảnh sắc nét, trung thực và tăng hiệu quả làm việc trong mọi điều kiện ánh sáng.

Độ chính xác đo cao độ ±1.0 mm/km – Đáp ứng tiêu chuẩn quốc tế

Một trong những yếu tố quan trọng nhất của máy thủy bình là độ chính xác đo cao độ. Satlab SAL32 đạt độ chính xác ±1.0 mm/km (chu trình đo kép), đáp ứng các tiêu chuẩn kỹ thuật quốc tế trong lĩnh vực đo đạc. Độ chính xác này đảm bảo các kết quả đo luôn tin cậy, giúp giảm thiểu sai số tích lũy trong quá trình thi công, kiểm tra cao độ nền móng, san lấp mặt bằng hoặc kiểm soát chất lượng công trình.

Đường kính vật kính 40 mm – Thu nhận ánh sáng vượt trội

Với đường kính vật kính lên tới 40 mm, Satlab SAL32 có khả năng thu nhận ánh sáng tốt hơn so với nhiều dòng máy cùng phân khúc. Điều này giúp tăng cường khả năng quan sát trong điều kiện ánh sáng yếu, như lúc bình minh, hoàng hôn hoặc khi làm việc trong môi trường nhiều mây, râm mát. Hệ thống thấu kính đa lớp còn giúp giảm phản xạ, tăng độ tương phản và độ sáng của hình ảnh, hỗ trợ người dùng thao tác chính xác ngay cả khi điều kiện quan sát không lý tưởng.

Khoảng lấy nét ngắn nhất 0.3 m – Linh hoạt trong không gian hẹp

Khả năng lấy nét ở khoảng cách tối thiểu chỉ 0.3 m giúp Satlab SAL32 trở nên cực kỳ linh hoạt khi làm việc trong không gian hẹp, gần điểm đo hoặc khi cần kiểm tra các chi tiết nhỏ trên công trường. Tính năng này đặc biệt hữu ích khi đo đạc trong các khu vực đô thị đông đúc, công trình có nhiều vật cản hoặc khi cần kiểm tra các vị trí sát mép tường, rào chắn.

Trường nhìn rộng 1°20’ (2.3 m tại 100 m) – Quan sát tổng thể dễ dàng

Với trường nhìn 1°20’ (tương đương 2.3 m tại khoảng cách 100 m), người dùng có thể dễ dàng quan sát tổng thể khu vực đo, định vị nhanh các điểm mốc và kiểm soát tốt quá trình đo đạc. Trường nhìn rộng còn giúp giảm thời gian căn chỉnh, tăng tốc độ thao tác và hạn chế sai sót khi xác định mục tiêu ở khoảng cách xa.

Hệ thống bù nghiêng tự động – Ổn định, chính xác trong mọi điều kiện

Satlab SAL32 được trang bị hệ thống bù nghiêng tự động với dải bù ±15’ và độ nhạy 0.3”. Hệ thống này sử dụng con lắc từ tính kết hợp với cơ cấu giảm chấn, giúp máy luôn duy trì vị trí cân bằng chính xác ngay cả khi chân máy bị rung động nhẹ hoặc đặt trên địa hình không ổn định. Nhờ đó, sai số do nghiêng máy được giảm thiểu tối đa, đảm bảo kết quả đo luôn đạt độ tin cậy cao.

• Dải bù nghiêng: ±15’
• Độ nhạy: 0.3”
• Cơ chế bù: Con lắc từ tính, giảm chấn khí

Khả năng chống nước, bụi IP54 – Hoạt động bền bỉ trong môi trường khắc nghiệt

Máy thủy bình Satlab SAL32 đạt tiêu chuẩn chống nước, bụi IP54, cho phép hoạt động ổn định trong điều kiện thời tiết xấu như mưa nhỏ, bụi bẩn hoặc môi trường ẩm ướt. Thiết kế kín khít, các gioăng cao su bảo vệ các điểm tiếp xúc quan trọng giúp ngăn nước, bụi xâm nhập vào bên trong máy, kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro hỏng hóc khi làm việc ngoài trời.

• Tiêu chuẩn bảo vệ: IP54
• Khả năng chống nước: Chịu được nước bắn từ mọi hướng
• Khả năng chống bụi: Ngăn bụi xâm nhập ảnh hưởng đến hoạt động máy

Thiết kế nhỏ gọn, trọng lượng chỉ 1.7 kg – Dễ dàng di chuyển và lắp đặt

Với trọng lượng chỉ 1.7 kg, Satlab SAL32 có thiết kế nhỏ gọn, thuận tiện cho việc di chuyển giữa các vị trí làm việc khác nhau. Thân máy được chế tạo từ hợp kim nhôm cao cấp, vừa đảm bảo độ bền, vừa giúp giảm trọng lượng tổng thể. Các núm điều chỉnh được bố trí hợp lý, thao tác dễ dàng ngay cả khi đeo găng tay bảo hộ.

Bảng thông số kỹ thuật chi tiết Satlab SAL32

Những ưu điểm nổi bật khác của Satlab SAL32

• Khả năng tương thích đa dạng: Dễ dàng lắp đặt trên nhiều loại chân máy nhờ thiết kế chuẩn quốc tế.
• Hệ thống điều chỉnh vi cấp: Núm xoay điều chỉnh mịn, giúp căn chỉnh chính xác góc ngắm và cao độ.
• Ống ngắm song song: Hỗ trợ định hướng nhanh mục tiêu, tiết kiệm thời gian thao tác.
• Vạch chia thước ngang rõ nét: Giúp đọc số liệu nhanh chóng, hạn chế nhầm lẫn khi ghi chép.
• Vỏ máy chống va đập: Bảo vệ thiết bị khỏi các tác động vật lý trong quá trình vận chuyển, sử dụng ngoài công trường.

So sánh với các dòng máy cùng phân khúc

So với các dòng máy thủy bình tự động phổ biến trên thị trường, Satlab SAL32 nổi bật nhờ:

• Độ phóng đại lớn hơn (32x so với 28x hoặc 24x ở nhiều model khác), giúp quan sát xa và chính xác hơn.
• Đường kính vật kính lớn (40 mm), tăng khả năng thu sáng, hỗ trợ làm việc trong điều kiện thiếu sáng.
• Độ chính xác cao (±1.0 mm/km), đáp ứng các yêu cầu đo đạc chuyên nghiệp, khắt khe.
• Khả năng chống nước, bụi IP54, phù hợp với điều kiện công trường khắc nghiệt.
• Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng di chuyển và thao tác.

Khuyến nghị sử dụng và bảo quản

• Vệ sinh máy thường xuyên sau mỗi ca làm việc, đặc biệt là các bề mặt kính và điểm tiếp xúc.
• Bảo quản máy trong hộp chuyên dụng khi không sử dụng để tránh va đập, bụi bẩn và ẩm mốc.
• Kiểm tra hệ thống bù nghiêng định kỳ để đảm bảo độ chính xác đo đạc.
• Không để máy tiếp xúc trực tiếp với nước mưa lớn hoặc ngâm nước dù đạt chuẩn IP54.
• Hiệu chuẩn máy định kỳ theo khuyến cáo của nhà sản xuất để duy trì hiệu suất tối ưu.

Công nghệ quang học và hệ thống bù nghiêng tự động

Satlab SAL32 được trang bị công nghệ quang học tiên tiến, đáp ứng các yêu cầu khắt khe trong đo đạc xây dựng, trắc địa và các ứng dụng kỹ thuật cao. Hệ thống quang học đa lớp phủ chống phản xạ (multi-coated optics) là một trong những điểm nổi bật, giúp tăng cường truyền dẫn ánh sáng qua các bề mặt thấu kính, giảm thiểu hiện tượng tán xạ và phản xạ không mong muốn. Nhờ đó, hình ảnh thu được qua ống kính luôn đạt độ sáng tối ưu, độ sắc nét cao và màu sắc trung thực, ngay cả trong điều kiện ánh sáng yếu hoặc môi trường có độ tương phản thấp.

Ống kính lớn với đường kính lên tới 40 mm là một ưu thế vượt trội so với nhiều dòng máy thủy bình phổ thông. Đường kính lớn cho phép thu nhận nhiều ánh sáng hơn, tăng cường khả năng quan sát các mục tiêu ở khoảng cách xa mà không bị suy giảm chất lượng hình ảnh. Đặc biệt, khi làm việc vào sáng sớm, chiều tối hoặc trong nhà, khả năng thu sáng này giúp kỹ sư, cán bộ đo đạc dễ dàng nhận diện vạch chia trên mia, giảm thiểu sai số do điều kiện quan sát kém.

Hệ thống lấy nét của Satlab SAL32 được thiết kế với cơ chế chuyển động mượt mà, độ chính xác cao, giúp người dùng dễ dàng điều chỉnh tiêu cự để đạt được hình ảnh rõ nét nhất. Thị kính có khả năng điều chỉnh diop rộng, phù hợp với nhiều đối tượng sử dụng có thị lực khác nhau, kể cả những người bị cận thị hoặc viễn thị. Điều này không chỉ nâng cao trải nghiệm sử dụng mà còn đảm bảo độ chính xác khi đọc số liệu trên mia.

Hệ thống bù nghiêng tự động là một thành phần then chốt quyết định độ chính xác và hiệu suất làm việc của máy thủy bình. Satlab SAL32 sử dụng cơ chế bù nghiêng kiểu con lắc từ tính (magnetic damping compensator) với độ nhạy cực cao. Hệ thống này có khả năng tự động cân bằng đường ngắm khi máy bị nghiêng trong phạm vi ±15 phút góc (±15’), đảm bảo đường ngắm luôn nằm ngang tuyệt đối, loại bỏ hoàn toàn sai số do thao tác đặt máy chưa chính xác hoặc do nền đất không bằng phẳng.

Cấu tạo của hệ thống bù nghiêng bao gồm:

• Con lắc từ tính: Được treo tự do trên các dây treo siêu bền, có khả năng dao động rất nhỏ và ổn định trước các tác động rung động nhẹ hoặc gió.
• Nam châm vĩnh cửu: Tạo ra lực từ giúp giảm chấn động, đưa con lắc về vị trí cân bằng nhanh chóng, rút ngắn thời gian ổn định sau khi di chuyển hoặc điều chỉnh máy.
• Bộ cảm biến góc nghiêng: Đảm bảo phát hiện và bù trừ chính xác các sai lệch nhỏ nhất, giúp duy trì độ ngang của đường ngắm trong suốt quá trình đo đạc.

Độ nhạy của bọt thủy tròn trên Satlab SAL32 đạt 8’/2 mm, nghĩa là chỉ cần nghiêng máy 8 phút góc, bọt thủy sẽ dịch chuyển 2 mm trên vạch chia. Độ nhạy này giúp người dùng căn chỉnh máy nhanh chóng, chính xác, tiết kiệm thời gian thao tác trên thực địa. Bọt thủy được chế tạo từ vật liệu trong suốt cao cấp, chống lóa, dễ quan sát dưới nhiều điều kiện ánh sáng khác nhau.

Một điểm nhấn về mặt bảo vệ thiết bị là cơ chế khóa bù nghiêng. Khi không sử dụng hoặc trong quá trình vận chuyển, người dùng có thể kích hoạt chế độ khóa này để cố định con lắc, tránh các va đập hoặc rung lắc mạnh làm ảnh hưởng đến hệ thống bù nghiêng. Nhờ đó, tuổi thọ của thiết bị được kéo dài, giảm thiểu nguy cơ hỏng hóc, đảm bảo máy luôn sẵn sàng hoạt động với độ chính xác cao nhất.

Ưu điểm nổi bật của hệ thống quang học và bù nghiêng tự động trên Satlab SAL32:

• Hình ảnh sắc nét, độ sáng vượt trội: Nhờ lớp phủ chống phản xạ đa lớp và ống kính lớn, hình ảnh qua ống ngắm luôn rõ ràng, chi tiết, hỗ trợ đọc số liệu chính xác.
• Khả năng làm việc trong điều kiện khắc nghiệt: Hệ thống quang học và bù nghiêng vẫn hoạt động ổn định khi nhiệt độ môi trường thay đổi, chống chịu tốt với bụi, ẩm và rung động nhẹ.
• Tự động cân bằng nhanh chóng: Cơ chế bù nghiêng từ tính giúp máy tự động lấy lại trạng thái cân bằng chỉ trong vài giây, giảm thiểu thời gian chờ đợi và tăng hiệu suất làm việc.
• Bảo vệ tối ưu khi vận chuyển: Cơ chế khóa bù nghiêng giúp bảo vệ các bộ phận quan trọng bên trong, hạn chế hư hại do va đập hoặc rung lắc.
• Phù hợp với nhiều đối tượng sử dụng: Thị kính điều chỉnh diop rộng, hỗ trợ người dùng có thị lực khác nhau, nâng cao tính linh hoạt và tiện dụng.

So sánh hệ thống quang học và bù nghiêng của Satlab SAL32 với các dòng máy cùng phân khúc:

Ứng dụng thực tế của công nghệ quang học và bù nghiêng tự động:

• Đo cao độ trong xây dựng dân dụng và công nghiệp: Đảm bảo độ chính xác cao khi xác định cao trình nền móng, sàn, trần, hệ thống thoát nước, v.v.
• Trắc địa địa hình: Đo vẽ bản đồ địa hình, khảo sát địa chất, kiểm tra độ dốc, xác định ranh giới đất đai.
• Kiểm tra, giám sát lún, nghiêng công trình: Đặc biệt hữu ích trong các dự án cầu đường, đê điều, công trình thủy lợi, nơi yêu cầu độ chính xác và ổn định cao.
• Đo đạc trong môi trường khắc nghiệt: Nhờ khả năng chống chịu tốt với bụi, ẩm, rung động, Satlab SAL32 phù hợp với các công trình ngoài trời, khu vực có điều kiện thời tiết không thuận lợi.

Lưu ý khi sử dụng và bảo quản hệ thống quang học, bù nghiêng:

• Luôn kiểm tra và căn chỉnh bọt thủy trước khi đo để đảm bảo máy ở trạng thái cân bằng tối ưu.
• Tránh để máy tiếp xúc trực tiếp với ánh nắng mạnh trong thời gian dài, hạn chế hiện tượng giãn nở nhiệt làm ảnh hưởng đến hệ quang học.
• Sau khi sử dụng, kích hoạt chế độ khóa bù nghiêng trước khi di chuyển hoặc cất giữ máy vào hộp bảo vệ.
• Vệ sinh ống kính bằng khăn mềm, không dùng hóa chất mạnh để tránh làm hỏng lớp phủ chống phản xạ.
• Bảo dưỡng định kỳ hệ thống bù nghiêng theo khuyến cáo của nhà sản xuất để duy trì độ nhạy và tuổi thọ thiết bị.

Satlab SAL32 với sự kết hợp giữa công nghệ quang học đa lớp phủ tiên tiến và hệ thống bù nghiêng tự động từ tính nhạy cao, mang lại giải pháp đo đạc chính xác, ổn định và bền bỉ cho các chuyên gia xây dựng, trắc địa và kỹ thuật trên toàn thế giới.
>>>Xem thêm: Máy thuỷ bình Topcon

Khả năng ứng dụng thực tế và hiệu suất làm việc

Máy thủy bình Satlab SAL32 là thiết bị đo đạc chuyên dụng, được đánh giá cao về độ chính xác và độ bền trong môi trường làm việc thực tế. Sản phẩm này đáp ứng tốt các yêu cầu khắt khe của ngành xây dựng, địa hình, cầu đường, thủy lợi và các lĩnh vực liên quan đến đo đạc cao độ, truyền cao độ và kiểm tra mặt bằng. Nhờ tích hợp các công nghệ tiên tiến, máy mang lại hiệu suất làm việc vượt trội, giúp tối ưu hóa quy trình thi công, khảo sát và kiểm tra chất lượng công trình.

Ứng dụng thực tế đa dạng

Máy thủy bình Satlab SAL32 được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng đáp ứng linh hoạt các yêu cầu đo đạc thực tế:

• Đo cao độ và truyền cao độ: Đảm bảo độ chính xác tuyệt đối trong việc xác định và truyền mốc cao độ giữa các vị trí khác nhau trên công trường, phục vụ cho việc thi công móng, san lấp mặt bằng, xây dựng tầng hầm, cầu đường.
• Kiểm tra độ phẳng, độ nghiêng mặt bằng: Hỗ trợ kiểm tra, giám sát độ phẳng và độ nghiêng của các bề mặt thi công như sàn bê tông, mặt đường nhựa, mặt bằng lắp đặt máy móc công nghiệp, đảm bảo tiêu chuẩn kỹ thuật và an toàn công trình.
• Kiểm tra lún, biến dạng công trình: Ứng dụng trong công tác quan trắc lún, kiểm tra biến dạng của nền móng, đê điều, bờ kè, các công trình trọng điểm nhằm phát hiện sớm các dấu hiệu bất thường, từ đó đưa ra biện pháp xử lý kịp thời.
• Khảo sát địa hình, thủy lợi, cầu đường: Đáp ứng tốt các yêu cầu đo đạc địa hình, khảo sát thủy lợi, kiểm tra cao độ tuyến đường, mặt cắt ngang, mặt cắt dọc, phục vụ thiết kế và thi công các dự án hạ tầng giao thông, thủy lợi.
• Lắp đặt máy móc chính xác: Hỗ trợ căn chỉnh, lắp đặt các thiết bị, máy móc công nghiệp yêu cầu độ chính xác cao về cao độ và độ phẳng, đảm bảo hiệu quả vận hành và tuổi thọ thiết bị.

Hiệu suất làm việc vượt trội

Một trong những ưu điểm nổi bật của Satlab SAL32 là khả năng làm việc liên tục trong nhiều giờ liền mà vẫn duy trì độ chính xác cao. Điều này có được nhờ vào hệ thống bù nghiêng tự động tiên tiến, giúp máy tự động cân bằng và loại bỏ ảnh hưởng của các rung động nhỏ hoặc sai lệch vị trí đặt máy. Hệ thống này sử dụng con lắc từ tính kết hợp với cơ cấu giảm chấn, cho phép máy tự động điều chỉnh trong phạm vi ±15’, đảm bảo số liệu đo luôn ổn định và tin cậy.

Ngoài ra, máy còn được trang bị hệ thống quang học chất lượng cao với độ phóng đại lên tới 32X, cho phép quan sát và đo đạc ở khoảng cách xa mà không bị ảnh hưởng bởi điều kiện ánh sáng yếu hoặc môi trường nhiều bụi bẩn. Độ phân giải góc nhỏ, sai số đo trung bình chỉ ±1.0mm/1km, giúp giảm thiểu tối đa sai số tích lũy trong quá trình truyền cao độ trên các tuyến dài.

Khả năng chống chịu môi trường và thiết kế tối ưu

Satlab SAL32 được thiết kế với thân máy chắc chắn, sử dụng vật liệu hợp kim nhôm cao cấp, có khả năng chống va đập, chịu được rung động mạnh và các điều kiện thời tiết khắc nghiệt như mưa, nắng, bụi bẩn. Máy đạt tiêu chuẩn chống nước và bụi IP66, cho phép hoạt động ổn định ngay cả khi làm việc ngoài trời trong thời gian dài.

Các núm điều chỉnh được bố trí hợp lý, thao tác dễ dàng ngay cả khi người dùng đeo găng tay bảo hộ. Hệ thống lấy nét nhanh, điều chỉnh mịn, giúp tiết kiệm thời gian thao tác và nâng cao hiệu quả làm việc trên công trường. Ngoài ra, máy còn có chân đế vững chắc, dễ dàng lắp đặt trên nhiều loại địa hình khác nhau mà không bị xê dịch trong quá trình đo.

Tiết kiệm thời gian và chi phí cho dự án

Nhờ khả năng hoạt động ổn định, độ chính xác cao và thao tác đơn giản, Satlab SAL32 giúp rút ngắn thời gian đo đạc, giảm số lần kiểm tra lại, hạn chế tối đa các sai sót có thể xảy ra trong quá trình truyền cao độ hoặc kiểm tra mặt bằng. Điều này không chỉ giúp tiết kiệm chi phí nhân công, vật tư mà còn góp phần nâng cao chất lượng và tiến độ thi công dự án.

Đối với các dự án lớn như xây dựng cầu đường, khu công nghiệp, nhà máy, khu đô thị, việc sử dụng máy thủy bình Satlab SAL32 giúp đảm bảo tiến độ, kiểm soát chất lượng công trình ngay từ giai đoạn nền móng, giảm thiểu rủi ro phát sinh do sai số đo đạc.

Với những ưu điểm vượt trội về độ chính xác, độ bền và khả năng ứng dụng thực tế, máy thủy bình Satlab SAL32 là lựa chọn hàng đầu cho các kỹ sư, nhà thầu và đơn vị tư vấn trong lĩnh vực xây dựng, khảo sát và kiểm tra chất lượng công trình.
>>>Xem thêm: Máy thuỷ bình Pentax

Thiết kế cơ khí và tính năng hỗ trợ người dùng

Satlab SAL32 được phát triển với triết lý tối ưu hóa hiệu suất và độ bền, đáp ứng các yêu cầu khắt khe trong lĩnh vực đo đạc xây dựng, địa hình. Thiết kế cơ khí của thiết bị này không chỉ chú trọng đến độ chính xác mà còn đảm bảo sự tiện lợi, an toàn và thoải mái cho người sử dụng trong mọi điều kiện làm việc.

Vật liệu chế tạo và kết cấu thân máy

Thân máy của Satlab SAL32 được gia công từ hợp kim nhôm cao cấp, mang lại sự kết hợp hoàn hảo giữa trọng lượng nhẹ và độ cứng vững. Lớp phủ sơn tĩnh điện không chỉ tạo nên vẻ ngoài hiện đại mà còn đóng vai trò như một lớp bảo vệ chống lại quá trình ăn mòn hóa học, tác động của môi trường ẩm ướt, bụi bẩn và các yếu tố thời tiết khắc nghiệt. Điều này giúp kéo dài tuổi thọ thiết bị, giảm thiểu chi phí bảo trì, sửa chữa trong quá trình sử dụng lâu dài.

Các chi tiết kết nối, khớp nối và bản lề đều được thiết kế chính xác, đảm bảo sự ổn định tuyệt đối khi vận hành. Đặc biệt, các vị trí tiếp xúc thường xuyên như núm điều chỉnh, vít cân bằng đều được gia công tỉ mỉ, chống mài mòn, tăng độ bền cơ học.

Hệ thống chân máy và vít cân bằng

Chân máy của Satlab SAL32 có khả năng điều chỉnh linh hoạt về chiều cao và góc nghiêng, phù hợp với nhiều loại địa hình như đất mềm, nền bê tông, khu vực gồ ghề hoặc dốc. Mỗi chân máy đều được bọc lớp cao su chống trượt, giúp tăng độ bám và giảm rung lắc khi thao tác.

Hệ thống vít cân bằng ba chân được bố trí khoa học, cho phép người dùng căn chỉnh mặt phẳng thiết bị một cách nhanh chóng, chính xác chỉ với vài thao tác đơn giản. Cơ chế này giúp rút ngắn thời gian chuẩn bị, đồng thời đảm bảo độ ổn định của máy trong suốt quá trình đo đạc, đặc biệt quan trọng khi làm việc ở môi trường ngoài trời có gió hoặc rung động nhẹ.

Thị kính điều chỉnh diop và khả năng quan sát tối ưu

Một trong những điểm nổi bật về mặt công thái học của Satlab SAL32 là thị kính có thể điều chỉnh diop. Tính năng này cho phép người dùng tùy chỉnh tiêu cự phù hợp với từng đặc điểm mắt, đảm bảo hình ảnh quan sát luôn sắc nét, rõ ràng dù người dùng có tật khúc xạ như cận thị, viễn thị. Nhờ đó, giảm thiểu tình trạng mỏi mắt, nhức mắt khi phải làm việc liên tục trong thời gian dài, nâng cao hiệu suất và độ chính xác khi đọc số liệu.

Ngoài ra, thị kính còn được thiết kế với lớp phủ chống phản quang, giúp tăng cường độ sáng và độ tương phản của hình ảnh, hỗ trợ quan sát tốt ngay cả trong điều kiện ánh sáng yếu hoặc ngược sáng.

Bảo vệ toàn diện: Chống bụi, chống nước và chống sốc

Nhằm bảo vệ các bộ phận quang học và cơ khí quan trọng, Satlab SAL32 được trang bị nắp che ống kính và thân máy với khả năng chống bụi, chống nước đạt tiêu chuẩn IP. Điều này giúp thiết bị hoạt động ổn định trong môi trường nhiều bụi, mưa nhẹ hoặc sương mù mà không lo ảnh hưởng đến độ chính xác và tuổi thọ.

Hộp đựng máy được thiết kế chắc chắn, có lớp lót chống sốc bằng vật liệu EVA hoặc mút xốp chuyên dụng, giúp bảo vệ thiết bị khỏi va đập, rung lắc trong quá trình vận chuyển. Khóa hộp chắc chắn, dễ dàng thao tác, đảm bảo an toàn tuyệt đối cho thiết bị khi di chuyển giữa các công trình.

Thước đo khoảng cách tích hợp và vạch chia khắc laser

Satlab SAL32 tích hợp thước đo khoảng cách ngay trên mặt kính, cho phép người dùng thực hiện các phép đo khoảng cách nhanh chóng, trực tiếp mà không cần sử dụng thêm thước phụ trợ. Điều này không chỉ tiết kiệm thời gian mà còn giảm thiểu sai số do thao tác thủ công.

Các vạch chia trên vòng độ được khắc bằng công nghệ laser hiện đại, đảm bảo độ sắc nét, không phai mờ theo thời gian. Độ chính xác của các vạch chia này đóng vai trò then chốt trong việc xác định góc, đo cao độ và các phép đo liên quan khác, đặc biệt trong các ứng dụng yêu cầu độ chính xác cao như xây dựng cầu đường, đo đạc bản đồ địa hình.

Danh sách các tính năng hỗ trợ người dùng nổi bật

• Thân máy hợp kim nhôm phủ sơn tĩnh điện: Chống ăn mòn, tăng độ bền, giảm trọng lượng.
• Chân máy điều chỉnh linh hoạt (chân máy thuỷ bình): Phù hợp nhiều địa hình, tăng độ ổn định.
• Vít cân bằng ba chân: Căn chỉnh nhanh, chính xác, tiết kiệm thời gian thao tác.
• Thị kính điều chỉnh diop: Phù hợp nhiều đối tượng người dùng, giảm mỏi mắt.
• Nắp che chống bụi, chống nước: Bảo vệ tối ưu các bộ phận quan trọng.
• Hộp đựng chống sốc: An toàn khi vận chuyển, bảo quản thiết bị.
• Thước đo (mia nhôm máy thuỷ bình): Đo nhanh, giảm sai số thao tác.

So sánh ưu điểm thiết kế với các dòng máy thủy bình truyền thống

Ưu điểm vượt trội của Satlab SAL32 trong thực tế thi công

Satlab SAL32 là một trong những dòng máy thủy bình tự động được đánh giá cao trên thị trường hiện nay, đặc biệt trong các dự án xây dựng, cầu đường, thủy lợi và khảo sát địa hình. Sản phẩm này không chỉ nổi bật nhờ công nghệ tiên tiến mà còn bởi khả năng thích nghi với điều kiện thi công khắc nghiệt, đáp ứng tốt yêu cầu về độ chính xác và hiệu suất làm việc. Dưới đây là phân tích chuyên sâu về các ưu điểm vượt trội của Satlab SAL32 khi ứng dụng thực tế tại công trường.
>>>Xem thêm: Kiểm định máy thuỷ bình

Độ ổn định cao – Đảm bảo độ chính xác tuyệt đối trong mọi điều kiện

Yếu tố quan trọng nhất đối với một máy thủy bình là khả năng duy trì độ chính xác trong môi trường có nhiều tác động ngoại lực. Satlab SAL32 được trang bị hệ thống bù nghiêng tự động với cơ chế con lắc từ tính, giúp máy tự động cân bằng và loại bỏ sai số do rung lắc hoặc thay đổi vị trí nhẹ. Thiết kế chống rung tối ưu hóa bằng các vật liệu giảm chấn và cấu trúc khung máy chắc chắn, đảm bảo máy luôn giữ được đường ngắm ổn định, ngay cả khi đặt trên nền đất mềm hoặc trong điều kiện gió mạnh.

• Hệ thống bù nghiêng tự động: Độ chính xác của hệ thống bù nghiêng đạt tới ±0.3”, giúp loại bỏ gần như hoàn toàn sai số do thao tác đặt máy không chuẩn.
• Thiết kế chống rung: Các bộ phận truyền động và giá đỡ được gia cố chắc chắn, giảm thiểu ảnh hưởng từ rung động môi trường, đặc biệt hữu ích khi thi công gần các thiết bị cơ giới lớn.

Khả năng chống chịu môi trường – Đáp ứng tiêu chuẩn IP54

Trong thực tế thi công, máy thủy bình thường xuyên phải làm việc ngoài trời, đối mặt với các yếu tố bất lợi như mưa, bụi, độ ẩm cao hoặc nhiệt độ thay đổi đột ngột. Satlab SAL32 đạt chuẩn bảo vệ IP54, nghĩa là máy có khả năng chống bụi hoàn toàn và chịu được nước bắn từ mọi hướng. Điều này giúp bảo vệ các linh kiện điện tử bên trong khỏi hư hại, kéo dài tuổi thọ thiết bị và giảm thiểu chi phí bảo trì.

• Chống bụi và nước: Toàn bộ thân máy được thiết kế kín, các khe hở được bịt kín bằng gioăng cao su chuyên dụng.
• Chịu được môi trường ẩm ướt: Máy vẫn hoạt động ổn định khi đo đạc trong điều kiện mưa nhỏ hoặc sương mù dày đặc.
• Khả năng vận hành ở nhiệt độ rộng: Đảm bảo hiệu suất từ -20°C đến +50°C, phù hợp với nhiều vùng khí hậu khác nhau.

Hiệu suất làm việc liên tục – Tối ưu hóa thời gian thi công

Đối với các dự án lớn, việc phải hiệu chỉnh lại máy nhiều lần sẽ làm giảm hiệu quả công việc và tăng chi phí nhân công. Satlab SAL32 được thiết kế để vận hành liên tục trong nhiều giờ liền mà không cần hiệu chỉnh lại, nhờ vào hệ thống cân bằng tự động và độ bền cơ học cao. Điều này giúp tiết kiệm đáng kể thời gian, đặc biệt khi phải thực hiện nhiều điểm đo trên diện tích rộng.

• Khả năng giữ cân bằng lâu dài: Hệ thống bù nghiêng hoạt động ổn định, không bị trôi lệch sau thời gian dài sử dụng.
• Giảm thiểu sai số tích lũy: Độ chính xác đo cao, sai số chỉ ±1.0mm/1km đo đi về, phù hợp với các yêu cầu khắt khe trong xây dựng và kiểm tra lún.
• Tiết kiệm thời gian hiệu chỉnh: Người dùng chỉ cần kiểm tra và hiệu chỉnh máy định kỳ, không cần thao tác lại sau mỗi lần di chuyển.

Dễ sử dụng – Thân thiện với mọi đối tượng người dùng

Satlab SAL32 được thiết kế hướng tới sự tiện lợi và dễ sử dụng, phù hợp cho cả những người mới bắt đầu lẫn các chuyên gia đo đạc lâu năm. Các núm điều chỉnh lớn, bố trí hợp lý giúp thao tác nhanh chóng ngay cả khi đeo găng tay hoặc làm việc trong điều kiện thiếu sáng.

• Giao diện trực quan: Các ký hiệu, vạch chia trên thân máy rõ ràng, dễ quan sát.
• Núm điều chỉnh lớn: Thiết kế chống trượt, dễ dàng thao tác bằng một tay.
• Hướng dẫn sử dụng chi tiết: Sách hướng dẫn đi kèm bằng nhiều ngôn ngữ, hỗ trợ người dùng làm quen nhanh chóng.
• Khả năng bảo trì đơn giản: Các bộ phận dễ tháo lắp, thuận tiện cho việc vệ sinh và bảo dưỡng định kỳ.

Đa dạng ứng dụng – Linh hoạt trong nhiều lĩnh vực đo đạc

Satlab SAL32 không chỉ phù hợp cho các công tác đo đạc xây dựng thông thường mà còn đáp ứng tốt các yêu cầu đặc thù trong nhiều lĩnh vực khác nhau. Nhờ độ chính xác cao, khả năng vận hành ổn định và thiết kế bền bỉ, máy có thể ứng dụng trong:

• Đo đạc xây dựng: Thiết lập cao độ, kiểm tra độ phẳng, truyền mốc chuẩn cho các công trình dân dụng và công nghiệp.
• Cầu đường: Đo cao độ mặt đường, kiểm tra độ dốc, phục vụ thi công và nghiệm thu các tuyến đường giao thông.
• Thủy lợi: Đo mực nước, kiểm tra độ nghiêng và lún của đê, kè, hồ chứa.
• Khảo sát địa hình: Lập bản đồ địa hình, đo cao độ các điểm đặc biệt, phục vụ thiết kế và quy hoạch.
• Kiểm tra lún và truyền cao độ: Theo dõi biến dạng công trình, kiểm tra lún móng, truyền cao độ giữa các khu vực xa nhau.

Ngoài cung cấp máy thuỷ bình, Trắc địa Global cung cấp các thiết bị đo đạc như: Máy toàn đạc điện tử, Máy GPS RTK, Máy cân bằng laser, Bộ đàm cầm tay, ...
