Máy thủy bình Sokkia B20

Giới thiệu tổng quan về máy thủy bình Sokkia B20

Máy thủy bình Sokkia B20 là thiết bị đo đạc cao cấp, được thiết kế chuyên biệt cho các ứng dụng trắc địa, xây dựng và khảo sát địa hình chuyên sâu. Sản phẩm này nổi bật nhờ sự kết hợp giữa độ chính xác vượt trội, khả năng vận hành ổn định trong nhiều điều kiện môi trường khắc nghiệt cùng thiết kế bền bỉ, đáp ứng các tiêu chuẩn nghiêm ngặt của ngành đo đạc hiện đại. Sokkia B20 thuộc dòng máy thủy bình tự động, sử dụng công nghệ tiên tiến để đảm bảo các phép đo cao độ đạt độ tin cậy tối đa, đồng thời hỗ trợ người dùng thao tác nhanh chóng, hiệu quả trên công trường.

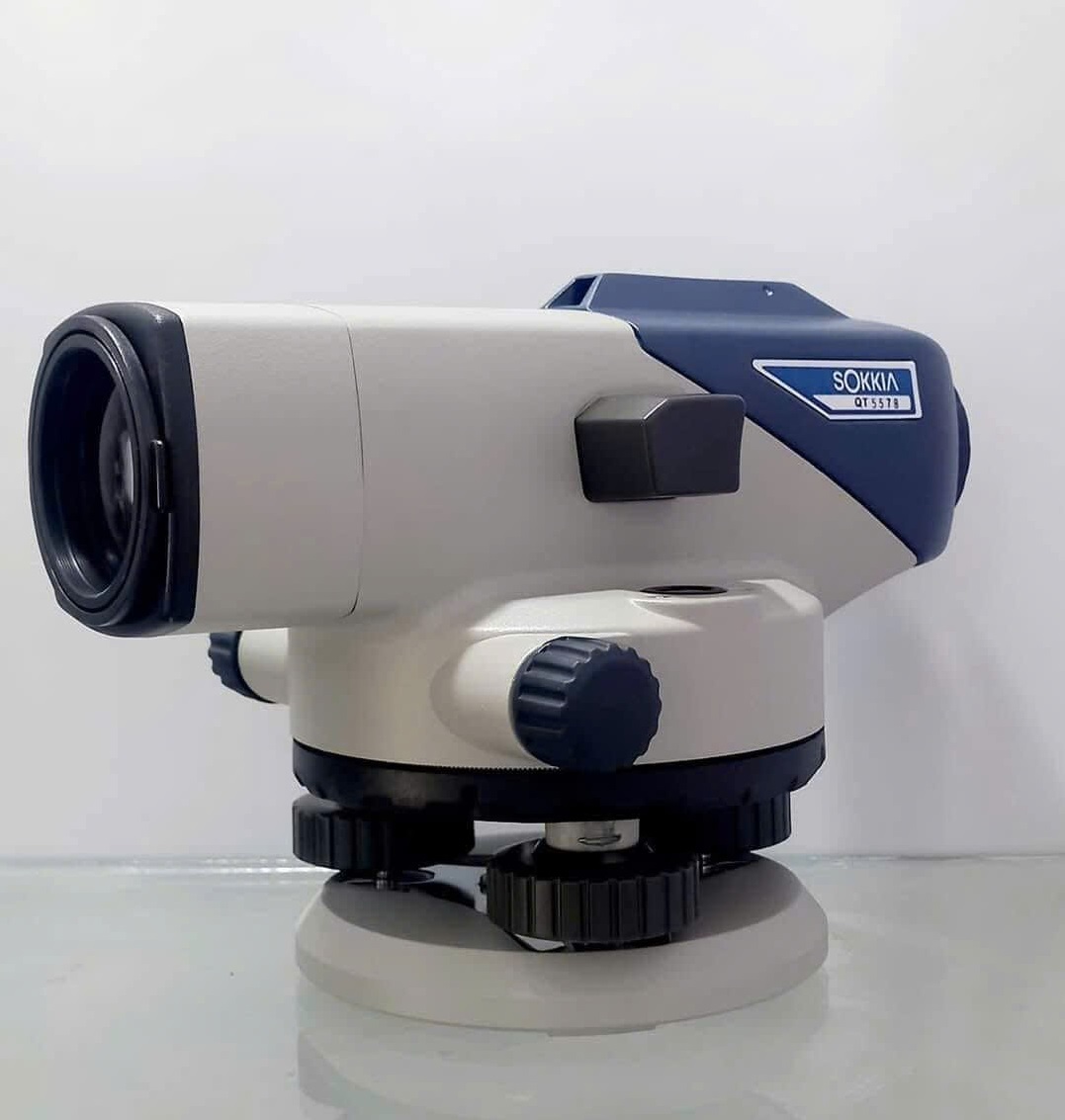

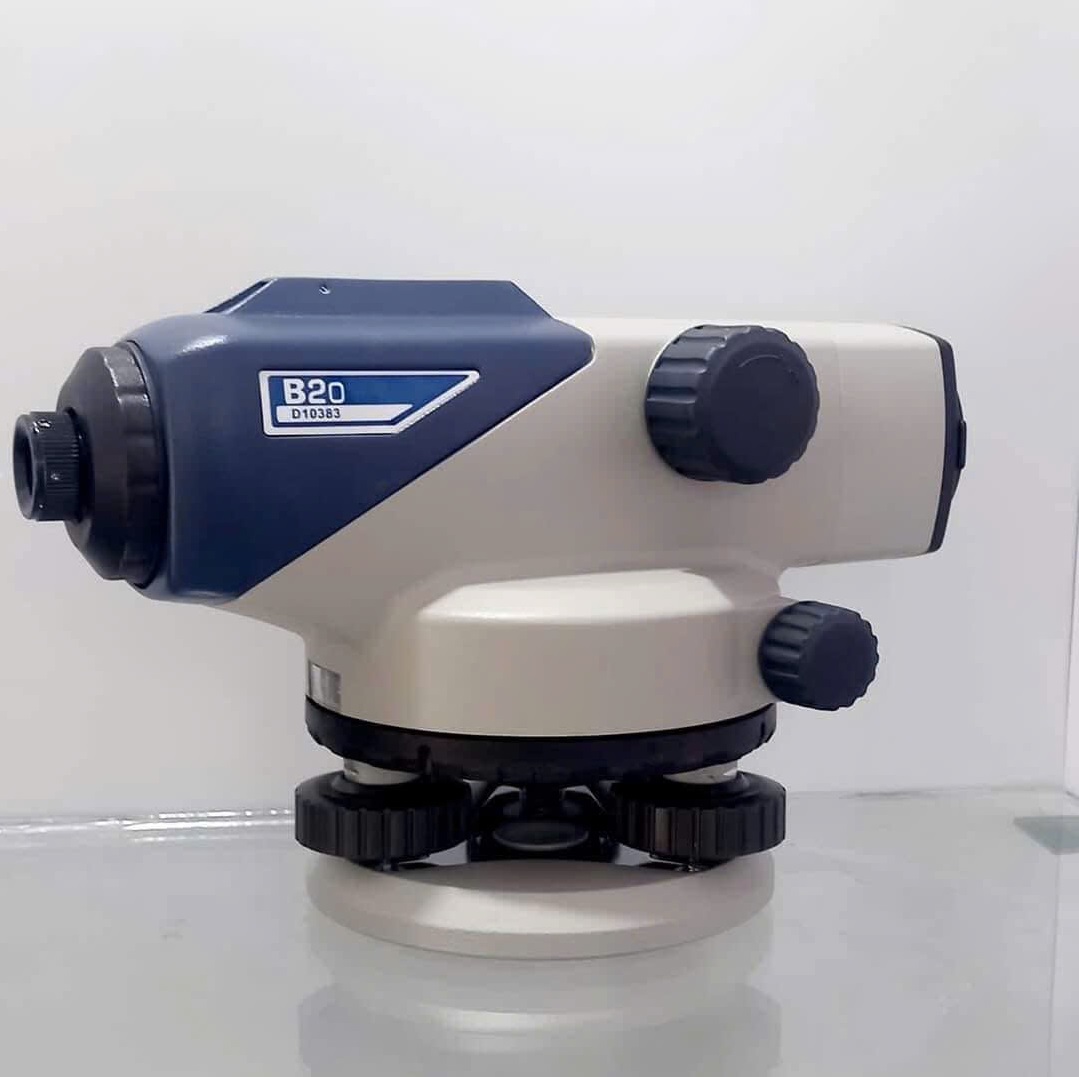

Máy thủy bình Sokkia B20

Độ chính xác và các thông số kỹ thuật nổi bật

Sokkia B20 được đánh giá là một trong những máy thủy bình có độ chính xác cao nhất trên thị trường hiện nay. Độ chính xác đo cao độ đạt tới ±0.7mm/1km đo đi về (theo tiêu chuẩn ISO 17123-2), đáp ứng yêu cầu của các dự án xây dựng, cầu đường, thủy lợi và khảo sát địa hình quy mô lớn.

Ưu điểm vượt trội của Sokkia B20

• Độ ổn định và tin cậy cao: Nhờ hệ thống cân bằng tự động tiên tiến, máy duy trì đường ngắm ngang tuyệt đối, giảm thiểu sai số do tác động ngoại cảnh.
• Khả năng làm việc trong môi trường khắc nghiệt: Thiết kế chống nước, chống bụi, chống va đập giúp máy hoạt động ổn định dưới mưa, bụi bẩn hoặc nhiệt độ thay đổi lớn.
• Hiệu suất làm việc cao: Tốc độ cân bằng nhanh, thao tác đơn giản, tiết kiệm thời gian đo đạc và giảm thiểu sai sót do thao tác thủ công.
• Đa dạng ứng dụng: Phù hợp cho các công việc đo cao độ, truyền mốc, kiểm tra độ phẳng, kiểm tra lún, đo đạc địa hình, xây dựng dân dụng và công nghiệp.
• Tuổi thọ lâu dài: Vật liệu cao cấp, linh kiện chính xác, dễ bảo trì, đảm bảo máy hoạt động bền bỉ trong nhiều năm.

Ứng dụng thực tiễn trong ngành trắc địa và xây dựng

Máy thủy bình Sokkia B20 được sử dụng rộng rãi trong các dự án xây dựng cầu đường, nhà cao tầng, thủy lợi, khảo sát địa hình, kiểm tra lún công trình, truyền mốc cao độ, kiểm tra độ phẳng sàn bê tông, đo đạc phục vụ thi công hạ tầng kỹ thuật.

• Khảo sát địa hình: Đo cao độ các điểm trên địa hình tự nhiên, phục vụ lập bản đồ địa hình, thiết kế tuyến đường, san lấp mặt bằng.
• Truyền mốc cao độ: Đảm bảo độ chính xác tuyệt đối khi truyền mốc từ điểm gốc ra công trường, phục vụ thi công các hạng mục yêu cầu cao về cao độ.
• Kiểm tra lún công trình: Theo dõi biến dạng, lún sụt của nền móng, sàn nhà, đê kè, đảm bảo an toàn kết cấu.
• Kiểm tra độ phẳng: Đo kiểm tra độ phẳng của sàn bê tông, mặt đường, mái dốc, phục vụ nghiệm thu và kiểm soát chất lượng thi công.
• Thi công hạ tầng kỹ thuật: Đo đạc phục vụ lắp đặt hệ thống thoát nước, cấp nước, điện, viễn thông ngầm.

So sánh Sokkia B20 với các dòng máy thủy bình khác

Sokkia B20 thường được so sánh với các dòng máy thủy bình tự động khác như Nikon, Leica, Topcon. Điểm nổi bật của Sokkia B20 là độ chính xác đo cao độ vượt trội và khả năng cân bằng tự động cực kỳ ổn định. Ngoài ra, thiết kế thân máy nhỏ gọn, trọng lượng nhẹ giúp dễ dàng di chuyển, lắp đặt và thao tác trên công trường.

• So với Nikon: Sokkia B20 có độ nhạy compensator cao hơn, khả năng chống nước tốt hơn, phù hợp với điều kiện làm việc ngoài trời khắc nghiệt.
• So với Leica: Độ chính xác đo cao độ tương đương, nhưng Sokkia B20 có giá thành cạnh tranh hơn, chi phí bảo trì thấp.
• So với Topcon: Công nghệ cân bằng tự động của Sokkia B20 được đánh giá ổn định hơn, thao tác điều chỉnh nhanh và mượt mà hơn.

Lưu ý khi sử dụng và bảo quản máy thủy bình Sokkia B20

• Hiệu chuẩn định kỳ: Để đảm bảo độ chính xác, cần kiểm tra và hiệu chuẩn máy định kỳ theo khuyến cáo của nhà sản xuất.
• Vệ sinh sau khi sử dụng: Lau sạch bụi bẩn, hơi nước trên thân máy và ống kính, tránh để nước hoặc hóa chất xâm nhập vào bên trong.
• Bảo quản đúng cách: Khi không sử dụng, đặt máy vào hộp đựng chuyên dụng, tránh va đập mạnh, bảo quản nơi khô ráo, thoáng mát.
• Kiểm tra chân máy: Đảm bảo chân máy chắc chắn, cân bằng trước khi tiến hành đo đạc để tránh sai số do rung lắc.
• Không tự ý tháo lắp: Việc sửa chữa, bảo trì nên được thực hiện bởi kỹ thuật viên chuyên nghiệp để tránh làm hỏng các bộ phận tinh vi bên trong.

Tiêu chuẩn và chứng nhận chất lượng

Sokkia B20 đáp ứng các tiêu chuẩn quốc tế về thiết bị đo đạc như ISO 17123-2 về độ chính xác đo cao độ, IPX6 về khả năng chống nước và bụi, đảm bảo an toàn và độ bền khi sử dụng trong môi trường công trường thực tế. Sản phẩm được kiểm định chất lượng nghiêm ngặt trước khi xuất xưởng, mang lại sự yên tâm tuyệt đối cho người sử dụng.

Thông số kỹ thuật nổi bật của Sokkia B20

Sokkia B20 là dòng máy thủy bình tự động cao cấp, được thiết kế để đáp ứng các yêu cầu khắt khe về độ chính xác trong xây dựng, đo đạc địa hình và kiểm tra cao độ. Thiết bị này tích hợp nhiều công nghệ tiên tiến, mang lại hiệu suất vượt trội và độ tin cậy cao trong mọi điều kiện làm việc.

1. Độ phóng đại ống kính 32x – Quan sát mục tiêu rõ nét ở khoảng cách xa

Sokkia B20 sở hữu ống kính với độ phóng đại lên tới 32 lần, cho phép người dùng dễ dàng quan sát các mục tiêu ở khoảng cách xa mà vẫn đảm bảo hình ảnh sắc nét, chi tiết. Độ phóng đại lớn đặc biệt hữu ích khi làm việc trên các công trường rộng, khảo sát địa hình hoặc kiểm tra các điểm mốc ở vị trí xa mà không cần di chuyển nhiều.

• Hệ thống quang học đa lớp phủ chống lóa, tăng cường độ sáng và độ tương phản hình ảnh.
• Khả năng quan sát tốt trong điều kiện ánh sáng yếu, nhờ đường kính vật kính lớn.

2. Độ chính xác đo cao ±0.7 mm/km – Đáp ứng tiêu chuẩn quốc tế

Một trong những yếu tố quan trọng nhất của máy thủy bình là độ chính xác đo cao. Sokkia B20 đạt độ chính xác ±0.7 mm/km (theo chuẩn đo đi lại hai chiều), đáp ứng các tiêu chuẩn đo lường quốc tế như ISO và JIS. Độ chính xác này cho phép thiết bị sử dụng trong các công trình yêu cầu kiểm soát cao độ nghiêm ngặt như xây dựng nhà cao tầng, cầu đường, thủy lợi, đo lún công trình.

• Giảm thiểu sai số do môi trường và thao tác người dùng.
• Phù hợp với các dự án quy mô lớn, yêu cầu kiểm soát chất lượng nghiêm ngặt.

3. Đường kính vật kính 42 mm – Thu nhận ánh sáng vượt trội

Vật kính đường kính 42 mm giúp Sokkia B20 thu nhận lượng ánh sáng lớn hơn, tăng khả năng quan sát trong điều kiện ánh sáng yếu hoặc khi làm việc vào sáng sớm, chiều tối. Đường kính lớn còn giúp hình ảnh qua ống kính sáng rõ, giảm hiện tượng tối viền và tăng độ sâu trường ảnh.

• Hỗ trợ làm việc hiệu quả trong môi trường nhiều bóng râm, dưới tán cây hoặc trời nhiều mây.
• Giảm mỏi mắt khi quan sát lâu dài.

4. Khoảng lấy nét ngắn nhất 0.3 m – Đo linh hoạt ở mọi vị trí

Sokkia B20 có khả năng lấy nét tối thiểu chỉ 0.3 m, cho phép đo đạc chính xác ngay cả khi mục tiêu ở rất gần máy. Tính năng này đặc biệt hữu ích khi làm việc trong không gian hẹp, đo kiểm tra các chi tiết nhỏ hoặc khi cần kiểm tra nhanh các điểm gần chân máy mà không phải di chuyển thiết bị.

• Tiết kiệm thời gian căn chỉnh và di chuyển thiết bị.
• Đáp ứng nhu cầu đo đạc linh hoạt trên công trường phức tạp.

5. Trường nhìn rộng tại 100-120 m – Định vị mục tiêu dễ dàng

Với trường nhìn 1°20’ (tương đương 2.3 m tại 100 m), Sokkia B20 giúp người dùng dễ dàng xác định, căn chỉnh mục tiêu và quan sát tổng thể khu vực đo. Trường nhìn rộng còn hỗ trợ thao tác nhanh, giảm thời gian tìm kiếm và căn chỉnh điểm ngắm.

• Hỗ trợ đo đạc trên địa hình rộng, nhiều vật cản.
• Giảm nguy cơ bỏ sót điểm mốc quan trọng.

6. Hệ thống bù nghiêng tự động – Ổn định đường ngắm tuyệt đối

Sokkia B20 được trang bị hệ thống bù nghiêng tự động với dải bù ±15’, sử dụng con lắc từ tính có độ nhạy cao. Hệ thống này giúp đảm bảo đường ngắm luôn nằm ngang ngay cả khi chân máy chưa được cân chỉnh hoàn hảo, giảm thiểu sai số do mặt bằng không ổn định hoặc địa hình gồ ghề.

• Rút ngắn thời gian chuẩn bị đo đạc.
• Tăng độ tin cậy và ổn định của kết quả đo.
• Giảm phụ thuộc vào kỹ năng cân chỉnh của người vận hành.

7. Độ nhạy bọt thủy tròn 10’/2 mm – Căn chỉnh nhanh và chính xác

Bọt thủy tròn với độ nhạy 10’/2 mm giúp người dùng căn chỉnh máy nhanh chóng, chính xác trước khi tiến hành đo đạc. Độ nhạy cao của bọt thủy là yếu tố quan trọng để đảm bảo máy luôn ở trạng thái cân bằng, hạn chế tối đa sai số do nghiêng máy.

• Hỗ trợ thao tác lắp đặt máy trên mọi loại chân máy.
• Đảm bảo độ chính xác cao ngay từ bước chuẩn bị.

8. Khả năng chống nước, bụi chuẩn IPX6 – Làm việc bền bỉ trong mọi điều kiện

Sokkia B20 đạt chuẩn chống nước, bụi IPX6, cho phép thiết bị hoạt động ổn định trong điều kiện thời tiết khắc nghiệt như mưa lớn, bụi bẩn hoặc môi trường ẩm ướt. Vỏ máy được thiết kế kín, chống ăn mòn, bảo vệ các linh kiện bên trong khỏi tác động của môi trường.

• Phù hợp với công trường xây dựng ngoài trời, khu vực ven biển, vùng núi cao.
• Kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì.

9. Trọng lượng nhẹ, dễ di chuyển và lắp đặt

Với trọng lượng chỉ khoảng 1.85 kg, Sokkia B20 rất thuận tiện cho việc di chuyển, lắp đặt và thao tác trên công trường. Thiết kế nhỏ gọn, chắc chắn giúp người dùng dễ dàng mang theo thiết bị khi di chuyển giữa các vị trí đo, đồng thời giảm mệt mỏi khi phải làm việc liên tục trong thời gian dài.

• Phù hợp với các dự án cần di chuyển nhiều vị trí đo trong ngày.
• Tiết kiệm thời gian và công sức cho kỹ thuật viên.

Cấu tạo và nguyên lý hoạt động chuyên sâu

Cấu tạo chi tiết của máy thủy bình Sokkia B20 thể hiện sự kết hợp giữa công nghệ quang học tiên tiến và cơ khí chính xác, nhằm đảm bảo độ ổn định và chính xác cao trong các phép đo cao độ. Các bộ phận chính của máy bao gồm:

• Ống kính quang học: Sử dụng hệ thấu kính đa lớp phủ chống phản xạ, giúp tăng cường truyền sáng, giảm thiểu hiện tượng lóe sáng và sai số do ánh sáng tán xạ. Đường kính vật kính lớn (42mm) cho phép thu nhận nhiều ánh sáng hơn, đảm bảo hình ảnh mia luôn sáng rõ ngay cả trong điều kiện ánh sáng yếu. Độ phóng đại 32x giúp quan sát mục tiêu ở khoảng cách xa mà vẫn giữ được độ sắc nét.
• Hệ thống bù nghiêng tự động (Compensator): Đây là thành phần cốt lõi quyết định độ chính xác của máy. Sokkia B20 sử dụng cơ chế con lắc từ tính kết hợp với lò xo hồi vị, tạo ra khả năng tự động cân bằng đường ngắm trong phạm vi ±15 phút góc. Hệ thống này có độ nhạy cao, thời gian hồi phục nhanh (dưới 1 giây) và khả năng chống rung, chống sốc tốt, giúp duy trì đường ngắm nằm ngang tuyệt đối ngay cả khi chân máy bị tác động nhẹ từ môi trường.
• Bàn độ ngang (Horizontal Circle): Được khắc vạch chia độ rõ ràng, cho phép người dùng xác định và thiết lập góc phương vị khi cần thiết. Bàn độ này thường được sử dụng trong các phép đo góc hoặc khi kết hợp với các thiết bị phụ trợ để đo tọa độ điểm.
• Bộ phận điều chỉnh lấy nét (Focusing Knob): Được thiết kế với cơ cấu vi chỉnh mượt mà, giúp lấy nét chính xác vào vạch chia trên mia ở các khoảng cách khác nhau. Cơ chế lấy nét này sử dụng hệ bánh răng và trục vít chính xác, hạn chế tối đa độ rơ và sai số do thao tác.
• Bọt thủy tròn (Circular Bubble): Đóng vai trò cân bằng sơ bộ máy trước khi sử dụng hệ thống bù nghiêng tự động. Độ nhạy của bọt thủy thường đạt 8’/2mm, giúp người dùng dễ dàng căn chỉnh máy về vị trí gần nằm ngang trước khi tiến hành đo đạc.
• Các núm điều chỉnh vi động (Fine Adjustment Screws): Cho phép xoay máy chính xác theo các hướng ngang và đứng, hỗ trợ căn chỉnh đường ngắm trùng khít với mục tiêu trên mia. Các núm này được chế tạo với độ chính xác cơ khí cao, thao tác nhẹ nhàng, không gây trượt hoặc giật cục.

Nguyên lý hoạt động chuyên sâu của Sokkia B20 dựa trên cơ sở đo chênh cao giữa các điểm bằng phương pháp đo cao hình học, kết hợp với hệ thống bù nghiêng tự động để đảm bảo đường ngắm luôn nằm ngang tuyệt đối. Quá trình vận hành máy diễn ra theo các bước chuyên môn như sau:

• Cân bằng sơ bộ: Đặt máy lên chân máy (chân máy thủy bình), điều chỉnh chiều cao phù hợp và sử dụng bọt thủy tròn để căn chỉnh máy về vị trí gần nằm ngang. Việc cân bằng sơ bộ giúp hệ thống bù nghiêng hoạt động hiệu quả nhất, giảm tải cho cơ cấu con lắc từ tính.
• Kích hoạt hệ thống bù nghiêng tự động: Khi máy đã được cân bằng sơ bộ, hệ thống bù nghiêng sẽ tự động điều chỉnh đường ngắm về vị trí nằm ngang tuyệt đối. Cơ chế con lắc từ tính hoạt động dựa trên nguyên lý trọng lực, khi máy bị nghiêng, con lắc sẽ dịch chuyển và thông qua lò xo hồi vị, nó đưa đường ngắm trở lại vị trí cân bằng. Từ đó, mọi phép đo đều đảm bảo độ chính xác cao mà không cần thao tác thủ công phức tạp.
• Ngắm và lấy nét: Người dùng xoay máy hướng về phía mia (mia nhôm máy thủy bình), sử dụng núm điều chỉnh vi động để căn chỉnh chính xác đường ngắm trùng với vạch chia trên mia. Sau đó, dùng núm lấy nét để điều chỉnh hình ảnh mia rõ nét nhất trên trường nhìn của ống kính.
• Đọc số và ghi nhận kết quả: Quan sát và đọc chính xác số liệu trên mia tại vị trí đường ngắm cắt qua. Độ phân giải của ống kính và khả năng phóng đại giúp nhận diện rõ từng vạch chia nhỏ, giảm thiểu sai số đọc số.
• Tính toán chênh cao: Sử dụng các số liệu đọc được từ các vị trí mia khác nhau, áp dụng công thức chênh cao (Δh = h2 – h1) để xác định sự khác biệt cao độ giữa các điểm. Độ chính xác của phép đo phụ thuộc vào khả năng ổn định của hệ thống bù nghiêng, chất lượng quang học của ống kính và kỹ năng thao tác của người sử dụng.

Phân tích chuyên sâu về hệ thống bù nghiêng tự động: Hệ thống này là điểm khác biệt lớn nhất giữa Sokkia B20 và các dòng máy thủy bình truyền thống. Con lắc từ tính được treo tự do trong một khung chống rung, khi máy bị nghiêng, trọng lực tác động lên con lắc khiến nó dịch chuyển, đồng thời lò xo hồi vị sẽ kéo con lắc về vị trí cân bằng. Cảm biến từ tính ghi nhận sự dịch chuyển này và điều chỉnh lăng kính sao cho đường ngắm luôn nằm ngang. Cơ chế này giúp loại bỏ hoàn toàn sai số do thao tác cân bằng thủ công, tăng tốc độ đo đạc và giảm thiểu rủi ro sai số hệ thống.

Vai trò của chất lượng quang học: Ống kính của Sokkia B20 sử dụng thấu kính đa lớp phủ, không chỉ tăng cường độ sáng mà còn giảm thiểu hiện tượng quang sai (chromatic aberration) và méo hình (distortion). Điều này đặc biệt quan trọng khi đo ở khoảng cách xa hoặc trong điều kiện ánh sáng yếu, giúp hình ảnh mia luôn rõ nét, hỗ trợ đọc số chính xác và nhanh chóng.

Ảnh hưởng của kỹ năng thao tác: Dù máy có hệ thống tự động hóa cao, kỹ năng của người sử dụng vẫn đóng vai trò quyết định đến độ chính xác cuối cùng. Các thao tác như căn chỉnh bọt thủy, lấy nét, đọc số và ghi nhận kết quả cần được thực hiện cẩn thận, đúng quy trình. Việc bảo dưỡng định kỳ, kiểm tra độ nhạy của bọt thủy và hệ thống bù nghiêng cũng là yếu tố quan trọng để duy trì hiệu suất máy ở mức tối ưu.

>>>Xem thêm: Máy thủy bình Leica

Ứng dụng thực tiễn và phạm vi sử dụng

Máy thủy bình Sokkia B20 là thiết bị đo đạc chuyên dụng, nổi bật với khả năng đo cao độ chính xác cao, độ ổn định và độ bền vượt trội. Nhờ những ưu điểm này, máy được sử dụng rộng rãi trong nhiều lĩnh vực kỹ thuật, xây dựng và quản lý tài nguyên. Dưới đây là phân tích chuyên sâu về các ứng dụng thực tiễn và phạm vi sử dụng của thiết bị này.

1. Khảo sát địa hình

Trong công tác khảo sát địa hình, máy thủy bình Sokkia B20 đóng vai trò không thể thay thế nhờ khả năng đo cao độ với sai số cực nhỏ (thường chỉ ±0.7 mm/km chạy đo). Thiết bị này giúp các kỹ sư, cán bộ đo đạc thực hiện các nhiệm vụ sau:

• Đo cao độ các điểm chi tiết: Xác định chính xác cao trình các điểm đặc trưng trên mặt đất, phục vụ cho việc thành lập lưới khống chế cao độ và lập bản đồ địa hình tỷ lệ lớn.
• Lập mặt cắt địa hình: Đo đạc các tuyến mặt cắt dọc, ngang để phân tích địa hình, phục vụ thiết kế các công trình giao thông, thủy lợi, dân dụng.
• Kiểm tra độ dốc tự nhiên: Đánh giá độ dốc của địa hình để xác định hướng thoát nước, vị trí đặt công trình hoặc tính toán khối lượng đào đắp.
• Xác định cao trình chuẩn: Thiết lập các mốc cao độ chuẩn phục vụ cho các dự án xây dựng, đảm bảo tính thống nhất và chính xác trong toàn bộ quá trình thi công.

2. Xây dựng công trình dân dụng và công nghiệp

Trong lĩnh vực xây dựng, máy thủy bình Sokkia B20 là công cụ không thể thiếu để đảm bảo chất lượng và tiến độ thi công. Một số ứng dụng chuyên sâu bao gồm:

• Kiểm tra cao độ móng, sàn, dầm: Đảm bảo các cấu kiện xây dựng được thi công đúng cao trình thiết kế, hạn chế sai số tích lũy trong quá trình xây dựng nhiều tầng, nhiều giai đoạn.
• Định vị cao độ cốt thép: Đối với các kết cấu bê tông cốt thép, việc xác định chính xác cao độ cốt thép giúp đảm bảo khả năng chịu lực và tuổi thọ công trình.
• Thi công các hạng mục đòi hỏi độ chính xác cao: Các công trình như nhà cao tầng, nhà máy, khu công nghiệp, bệnh viện, trường học đều yêu cầu kiểm soát cao độ nghiêm ngặt để đảm bảo an toàn và chất lượng.
• Kiểm tra độ phẳng, độ nghiêng: Đo kiểm độ phẳng của sàn, mái, mặt cầu thang, đảm bảo các tiêu chuẩn kỹ thuật và thẩm mỹ.

3. Thi công và kiểm tra công trình giao thông

Trong xây dựng và bảo trì các công trình giao thông, máy thủy bình Sokkia B20 phát huy tối đa hiệu quả nhờ khả năng đo nhanh, chính xác và dễ sử dụng. Một số ứng dụng nổi bật:

• Đo cao độ mặt đường, lề đường: Đảm bảo mặt đường, lề đường được thi công đúng thiết kế, tránh hiện tượng lún, võng hoặc đọng nước.
• Kiểm tra cao độ cầu, cống: Đảm bảo các hạng mục cầu, cống, hầm chui có cao trình phù hợp với tổng thể tuyến đường, đảm bảo an toàn giao thông và thoát nước.
• Kiểm soát độ dốc dọc, dốc ngang: Đo kiểm độ dốc dọc tuyến, dốc ngang mặt đường để đảm bảo xe cộ lưu thông an toàn, hạn chế tai nạn do trơn trượt hoặc nước đọng.
• Đo kiểm cao độ các lớp kết cấu áo đường: Kiểm tra từng lớp móng, lớp cấp phối, lớp bê tông nhựa để đảm bảo chất lượng và tuổi thọ công trình.

4. Ứng dụng trong thủy lợi, thủy điện

Lĩnh vực thủy lợi, thủy điện đòi hỏi kiểm soát cao độ nghiêm ngặt để đảm bảo an toàn và hiệu quả vận hành. Máy thủy bình Sokkia B20 đáp ứng tốt các yêu cầu này nhờ độ chính xác và khả năng làm việc trong điều kiện môi trường khắc nghiệt.

• Đo cao trình kênh mương, đập, hồ chứa: Xác định cao độ đáy kênh, mặt nước, đỉnh đập để thiết kế và kiểm soát mực nước, lưu lượng dòng chảy.
• Kiểm soát mực nước: Đo kiểm mực nước tại các vị trí quan trọng, phục vụ vận hành xả lũ, điều tiết nước tưới tiêu hoặc phát điện.
• Đo kiểm cao độ các hạng mục công trình phụ trợ: Đảm bảo các công trình như tràn xả lũ, cống lấy nước, cửa van vận hành đúng thiết kế, an toàn và hiệu quả.
• Giám sát lún, chuyển vị công trình: Theo dõi biến dạng, lún sụt của đập, bờ kè, mái taluy để kịp thời phát hiện nguy cơ mất ổn định.

5. Kiểm tra, nghiệm thu và bàn giao công trình

Công tác kiểm tra, nghiệm thu là bước quan trọng nhằm đảm bảo công trình được thi công đúng thiết kế, đạt tiêu chuẩn kỹ thuật. Máy thủy bình Sokkia B20 hỗ trợ hiệu quả cho các nhiệm vụ sau:

• Đối chiếu cao độ thực tế với thiết kế: Đo kiểm các vị trí trọng yếu, so sánh với hồ sơ thiết kế để phát hiện và xử lý kịp thời các sai lệch.
• Lập biên bản nghiệm thu cao độ: Ghi nhận kết quả đo đạc, phục vụ công tác nghiệm thu, bàn giao giữa các bên liên quan.
• Kiểm tra chất lượng thi công: Đảm bảo các hạng mục như móng, sàn, mái, mặt đường, kênh mương đạt yêu cầu về cao trình, độ phẳng, độ dốc.
• Phục vụ công tác kiểm toán, thanh quyết toán: Cung cấp số liệu đo đạc chính xác, minh bạch cho các đơn vị kiểm toán, chủ đầu tư.

6. Một số ứng dụng mở rộng khác

Ngoài các lĩnh vực truyền thống, máy thủy bình Sokkia B20 còn được ứng dụng trong nhiều công việc chuyên môn sâu khác như:

• Đo kiểm lún, chuyển vị công trình: Theo dõi lún sụt của các công trình trọng điểm như nhà cao tầng, cầu, đập thủy điện, giúp phát hiện sớm nguy cơ mất ổn định kết cấu.
• Đo kiểm phục vụ công tác địa chất, địa kỹ thuật: Đo cao độ các hố khoan, điểm lấy mẫu địa chất, phục vụ phân tích địa tầng, đánh giá nguy cơ trượt lở.
• Ứng dụng trong quản lý tài nguyên đất đai: Đo kiểm cao độ các mốc ranh giới, phục vụ công tác lập bản đồ địa chính, quy hoạch sử dụng đất.

>>>Xem thêm: Kiểm định máy thủy bình

Những lưu ý khi sử dụng và bảo trì máy thủy bình Sokkia B20

Máy thủy bình Sokkia B20 là thiết bị đo đạc chuyên dụng, nổi bật với độ chính xác cao, độ bền vượt trội và khả năng thích ứng với nhiều điều kiện môi trường khác nhau. Tuy nhiên, để thiết bị luôn duy trì hiệu suất tối ưu và tuổi thọ lâu dài, việc sử dụng và bảo trì đúng cách là yếu tố then chốt. Dưới đây là các lưu ý chuyên sâu, chi tiết dành cho kỹ thuật viên, cán bộ đo đạc và người sử dụng máy thủy bình Sokkia B20:

• Hiệu chuẩn định kỳ:
  • Hiệu chuẩn máy thủy bình là thao tác bắt buộc để đảm bảo độ chính xác của các phép đo. Theo khuyến cáo của nhà sản xuất, nên thực hiện hiệu chuẩn sau mỗi đợt sử dụng kéo dài hoặc khi máy có dấu hiệu sai số bất thường.
  • Sử dụng bộ kiểm tra chuyên dụng để kiểm tra độ chính xác của máy, đặc biệt là kiểm tra sai số collimation (sai số đường ngắm) và kiểm tra hệ thống bù nghiêng tự động.
  • Nếu phát hiện sai số vượt quá giới hạn cho phép (thường là ±2.0 mm/1 km đo đi về), cần gửi máy đến trung tâm bảo hành hoặc đơn vị hiệu chuẩn uy tín để điều chỉnh lại.
• Bảo quản đúng cách:
  • Sau khi sử dụng, vệ sinh sạch sẽ toàn bộ thân máy, đặc biệt là các vị trí tiếp xúc như chân đế, núm vặn, ống kính và bọt thủy. Sử dụng chổi mềm hoặc khăn chuyên dụng để loại bỏ bụi bẩn, đất cát bám trên bề mặt.
  • Đặt máy vào hộp chuyên dụng có lớp lót chống sốc, đảm bảo máy không bị va đập khi di chuyển. Không để máy ở nơi ẩm ướt, nhiệt độ cao hoặc tiếp xúc trực tiếp với ánh nắng mặt trời trong thời gian dài.
  • Tránh để máy gần các nguồn hóa chất, dung môi hoặc các chất dễ ăn mòn, vì có thể làm hỏng các bộ phận nhựa, cao su hoặc gây mờ ống kính.
• Kiểm tra bọt thủy và hệ thống bù nghiêng:
  • Trước khi tiến hành đo đạc, kiểm tra bọt thủy tròn và bọt thủy dọc để đảm bảo máy đã được cân bằng chính xác trên chân máy. Nếu bọt thủy lệch, cần điều chỉnh lại bằng các vít cân bằng.
  • Đối với hệ thống bù nghiêng tự động (compensator), kiểm tra khả năng hoạt động bằng cách nhẹ nhàng lắc máy và quan sát sự hồi phục của bọt thủy. Nếu bọt thủy không trở về vị trí trung tâm hoặc dao động lâu, có thể hệ thống bù nghiêng đã gặp sự cố.
  • Định kỳ kiểm tra độ nhạy của bọt thủy, nếu phát hiện bọt thủy bị mờ, vỡ hoặc không còn chính xác, cần thay thế tại các trung tâm bảo hành chính hãng.
• Không tự ý tháo lắp:
  • Máy thủy bình Sokkia B20 có cấu tạo phức tạp, gồm nhiều bộ phận quang học, cơ khí chính xác và hệ thống bù nghiêng tự động. Việc tự ý tháo lắp có thể làm sai lệch cấu trúc, gây mất hiệu chuẩn hoặc hư hỏng các chi tiết bên trong.
  • Khi phát hiện các dấu hiệu bất thường như hình ảnh mờ, bọt thủy không cân bằng, hệ thống bù nghiêng không hoạt động, nên liên hệ ngay với đơn vị bảo hành hoặc kỹ thuật viên chuyên nghiệp để được kiểm tra và sửa chữa.
  • Không sử dụng các dụng cụ không chuyên dụng để mở máy, tránh làm trầy xước, biến dạng hoặc mất các linh kiện nhỏ bên trong.
• Vệ sinh ống kính:
  • Ống kính là bộ phận quan trọng nhất quyết định chất lượng hình ảnh và độ chính xác của phép đo. Luôn sử dụng khăn mềm, sạch, chuyên dụng cho thiết bị quang học để lau chùi ống kính.
  • Không dùng tay trực tiếp chạm vào bề mặt ống kính, tránh để lại dấu vân tay hoặc dầu mỡ gây mờ hình ảnh.
  • Nếu ống kính bị bám bụi hoặc vết bẩn cứng đầu, có thể sử dụng dung dịch vệ sinh chuyên dụng cho kính quang học, tuyệt đối không dùng nước thường hoặc hóa chất tẩy rửa mạnh.
  • Định kỳ kiểm tra và vệ sinh ống kính, đặc biệt sau khi làm việc trong môi trường bụi bẩn, ẩm ướt hoặc có nhiều hóa chất.

1. Những thao tác cần tránh khi sử dụng máy thủy bình Sokkia B20

• Không để máy hoạt động liên tục trong thời gian dài dưới trời nắng gắt hoặc mưa lớn, tránh hiện tượng sốc nhiệt gây hỏng hóc các bộ phận bên trong.
• Không đặt máy gần các thiết bị phát từ trường mạnh (máy phát điện, động cơ lớn), vì có thể ảnh hưởng đến hệ thống bù nghiêng tự động.
• Không sử dụng máy khi phát hiện có dấu hiệu nước hoặc hơi ẩm xâm nhập vào bên trong thân máy.
• Không dùng lực mạnh để xoay, vặn các núm điều chỉnh, tránh làm mòn ren hoặc gãy các chi tiết cơ khí.

2. Quy trình kiểm tra nhanh trước khi đo đạc

• Kiểm tra tổng thể ngoại quan máy, đảm bảo không có vết nứt, vỡ hoặc biến dạng nào trên thân máy, ống kính và các bộ phận phụ trợ.
• Đặt máy lên chân đế chắc chắn, điều chỉnh các vít cân bằng để bọt thủy tròn nằm chính giữa.
• Kiểm tra độ trong suốt của ống kính, đảm bảo không có bụi bẩn, mờ đục hoặc vết xước lớn ảnh hưởng đến trường nhìn.
• Thực hiện thao tác ngắm thử vào mia chuẩn, kiểm tra độ nét, độ sáng và khả năng lấy nét của máy.
• Kiểm tra hệ thống bù nghiêng bằng cách lắc nhẹ máy, quan sát sự ổn định của bọt thủy và hình ảnh.

3. Bảng kiểm tra bảo trì định kỳ máy thủy bình Sokkia B20

4. Lưu ý về phụ kiện và môi trường sử dụng

• Sử dụng chân máy chắc chắn, có khả năng điều chỉnh độ cao và khóa chặt, đảm bảo máy không bị rung lắc trong quá trình đo.
• Luôn kiểm tra và bảo dưỡng các phụ kiện đi kèm như mia, thước đo, hộp đựng, đảm bảo không bị cong vênh, nứt gãy hoặc mất chi tiết.
• Khi làm việc trong môi trường nhiều bụi, ẩm ướt hoặc có hóa chất, nên sử dụng thêm các biện pháp bảo vệ như bọc nilon, che chắn tạm thời cho máy.
• Tránh sử dụng máy ở nơi có độ rung lớn (gần công trường xây dựng, đường giao thông đông đúc) vì có thể ảnh hưởng đến độ chính xác của phép đo.
